Error detectado por VAG-Com en la Radio

[josel39madr]

Buenas a todos,

ya en otro hilo (en mecánica) expuse algun problemilla con el coche que parece se han solucionado. Pero tengo este error en el Vagcom:



Dirección 56: Radio (J503)       Etiquetas:. EST\8Tx-035-1xx-56.clb
   N°. de Parte SW: 8R1 035 186     HW: 8R1 035 186
   Componente: Concert3      H08 0440
   Versión: 00000007    N° de Serie: AUZ5Z6L1700418
   Codificación: 0500048204018500015B070000
   Nº Taller: WSC 06325 000 00000
   VCID: 72EB6CC9ADAF26DAD3-8026

   Subsistema 1 - N°. de Parte SW: 8T0 919 603 F    HW: 8T0 919 603 F
   Componente: Display

1 Avería detectada:
02983 - Conexión entre el transformador de impedancia 1 y la antena de luneta
            011 - Interrupción
             Cuadro Congelado:
                    Estado de Avería: 01101011
                    Prioridad de Avería: 5
                    Frecuencia de Avería: 254
                    Reseteos del Contador: 29
                    Kilometraje: 105841 km
                    Indicación de Tiempo: 0
                    Fecha: 2018.05.20
                    Tiempo: 17:22:11



Alguien sabe que ese? donde esta ese transformador? en que afecta al funcionamiento de la radio?

Gracias a todos.

[matraca]

hace 1 hora, josel39madr dijo:

Buenas a todos,

ya en otro hilo (en mecánica) expuse algun problemilla con el coche que parece se han solucionado. Pero tengo este error en el Vagcom:



Dirección 56: Radio (J503)       Etiquetas:. EST\8Tx-035-1xx-56.clb
   N°. de Parte SW: 8R1 035 186     HW: 8R1 035 186
   Componente: Concert3      H08 0440
   Versión: 00000007    N° de Serie: AUZ5Z6L1700418
   Codificación: 0500048204018500015B070000
   Nº Taller: WSC 06325 000 00000
   VCID: 72EB6CC9ADAF26DAD3-8026

   Subsistema 1 - N°. de Parte SW: 8T0 919 603 F    HW: 8T0 919 603 F
   Componente: Display

1 Avería detectada:
02983 - Conexión entre el transformador de impedancia 1 y la antena de luneta
            011 - Interrupción
             Cuadro Congelado:
                    Estado de Avería: 01101011
                    Prioridad de Avería: 5
                    Frecuencia de Avería: 254
                    Reseteos del Contador: 29
                    Kilometraje: 105841 km
                    Indicación de Tiempo: 0
                    Fecha: 2018.05.20
                    Tiempo: 17:22:11



Alguien sabe que ese? donde esta ese transformador? en que afecta al funcionamiento de la radio?

Gracias a todos.

Vuelve a revisar lo que tocaste con la 3 luz de freno en su día!!!

Aquí tienes la info.



http://www.vwaudiforum.co.uk/forum/showthread.php/163461-FM-Antenna-open-circuit-No-auto-scan-TMC-and-rare-traffic-programme



Afecta a la señal de recepción de las emisoras, ese usuario te lo indica y bien.

SUERTE.



FELIZ DÍA DEL PADRE, PEPES y PEPAS!!!

[josel39madr]

hace 1 hora, matraca dijo:

Vuelve a revisar lo que tocaste con la 3 luz de freno en su día!!!

Aquí tienes la info.



http://www.vwaudiforum.co.uk/forum/showthread.php/163461-FM-Antenna-open-circuit-No-auto-scan-TMC-and-rare-traffic-programme



Afecta a la señal de recepción de las emisoras, ese usuario te lo indica y bien.

SUERTE.



FELIZ DÍA DEL PADRE, PEPES y PEPAS!!!

La luz de freno la cambie el 5-02-2019 y el error en el Vagcom pone que es del 20-05-2018.

Si no es eso, espero que al cambiar la 3 luz de freno (que tenia 3 leds fundidos) me haya cargado algo.

Voy ahora mismo a leer el link.

Gracias @matraca

Igualmente feliz dia a los Padres Pepes y Pepas.

[matraca]

hace 57 minutos, josel39madr dijo:

La luz de freno la cambie el 5-02-2019 y el error en el Vagcom pone que es del 20-05-2018.

Si no es eso, espero que al cambiar la 3 luz de freno (que tenia 3 leds fundidos) me haya cargado algo.

Voy ahora mismo a leer el link.

Gracias @matraca

Igualmente feliz dia a los Padres Pepes y Pepas.

Lo se y lo ví

02984 impedancia 2

02983 impedancia 1

A la primera de canto, me encuentro con esto:



https://www.audi-sport.net/xf/threads/fault-code-02984-help.334235/



Relacionan ese fallo por Toqueteo en la 3 luz de freno, el 02984, en base a lo mismo el propio circuito de la antena ( ESPIRAL), vamos el cobre que tenemos en la luneta trasera.

Por tal que a bote pronto, en tus post, que en una ocasión hablabas de la 3 luz de freno y me anticipé .

ESTO ES LO MALO DE SER UNA CHAFARDERA!!

Espero que resuelvas el problema, saludos.





[matraca]

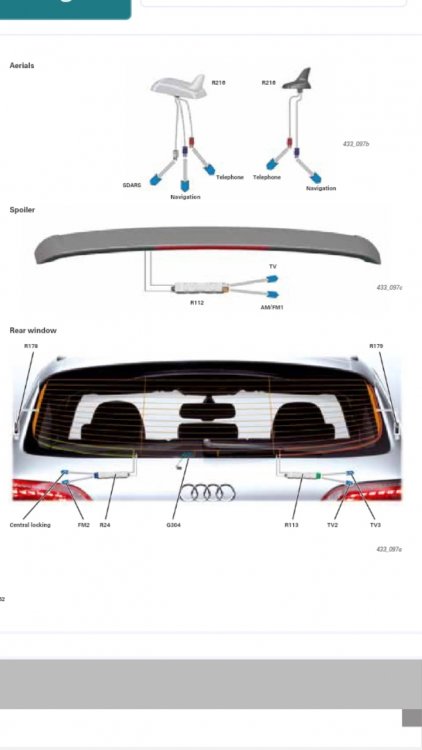

G304 Sensor de rotura de vidrio

R24 Amplificador aéreo

R216 Antena de techo

R108 Módulo de antena izquierda

R112 Amplificador de antena 3

R113 Amplificador de antena 4

R178 Filtro de frecuencia para modulación de frecuencia (FM) en el cable negativo

R179 Filtro de frecuencia para modulación de frecuencia (FM) en la línea positiva





[josel39madr]

hace 21 horas, matraca dijo:

G304 Sensor de rotura de vidrio

R24 Amplificador aéreo

R216 Antena de techo

R108 Módulo de antena izquierda

R112 Amplificador de antena 3

R113 Amplificador de antena 4

R178 Filtro de frecuencia para modulación de frecuencia (FM) en el cable negativo

R179 Filtro de frecuencia para modulación de frecuencia (FM) en la línea positiva





De veras te agradezco el esquema que pones aqui, pero no entiendo ni papa de esto. jajajajajaja. Soy un negao de esto.

Lo que puedo hacer es con este esquema llevarselo al mecanico y que el me diga si me merece la pena por lo que cueste, arreglarlo o dejarlo tal cual.

Reitero, muchas gracias @matraca te he visto dando soluciones en el foro y eres de las personas que controlas y aportas soluciones con conocimiento.

[matraca]

hace 2 horas, josel39madr dijo:

De veras te agradezco el esquema que pones aqui, pero no entiendo ni papa de esto. jajajajajaja. Soy un negao de esto.

Lo que puedo hacer es con este esquema llevarselo al mecanico y que el me diga si me merece la pena por lo que cueste, arreglarlo o dejarlo tal cual.

Reitero, muchas gracias @matraca te he visto dando soluciones en el foro y eres de las personas que controlas y aportas soluciones con conocimiento.

AVANT o BERLINA

Básicamente la ultima imagen que te aporté corresponde a un q5, pero la descripción es CLARA!!!

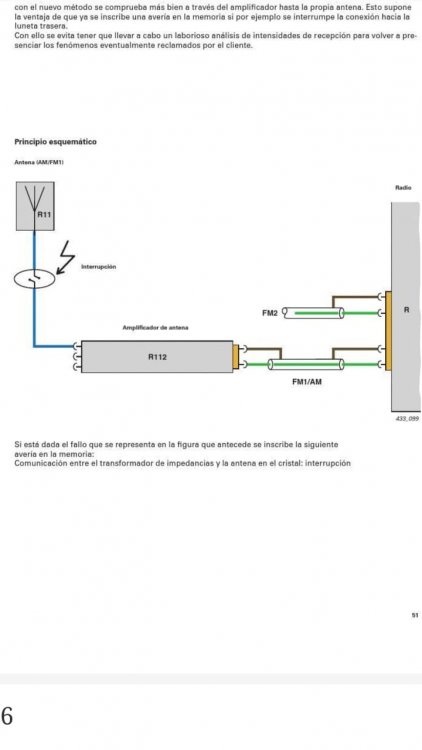

Principio esquemático

R112

Si esta dado el fallo que se representa en la figura que antecede se inscribe lo siguiente avería en la memoria:

Comunicación entre el trasformador de impedancia y la antena en el cristal=INTERRUPCIÓN



TU CASO

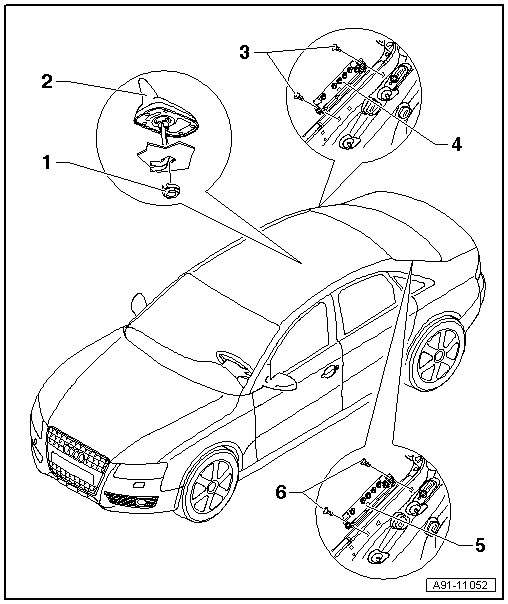

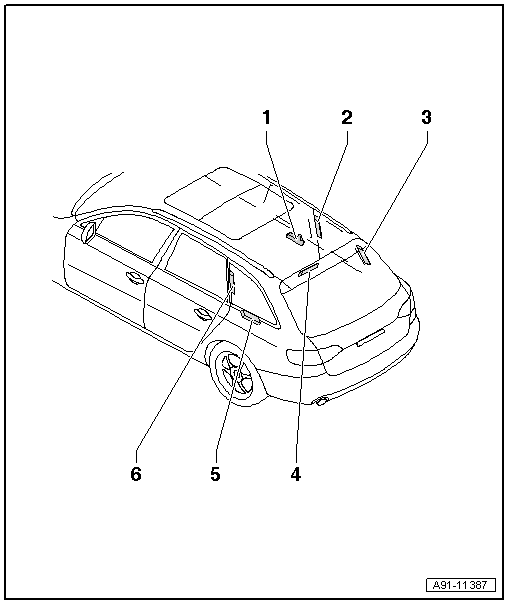

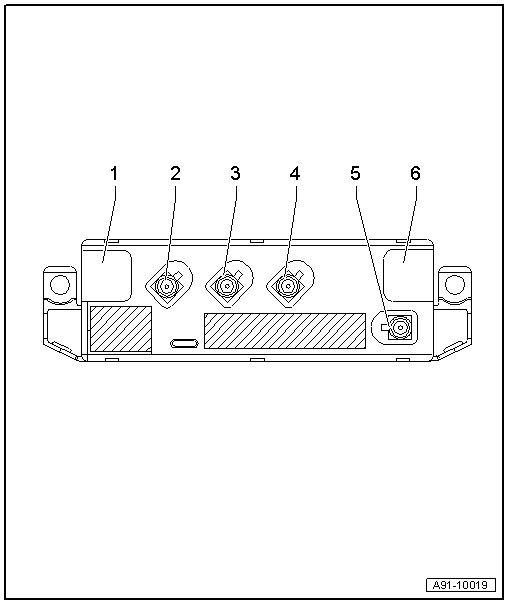

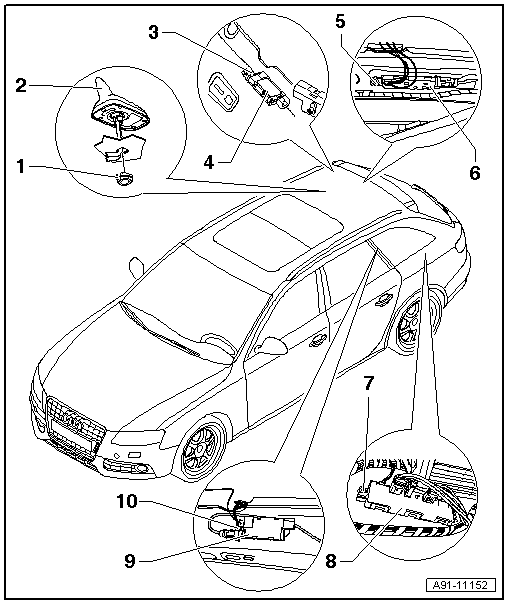

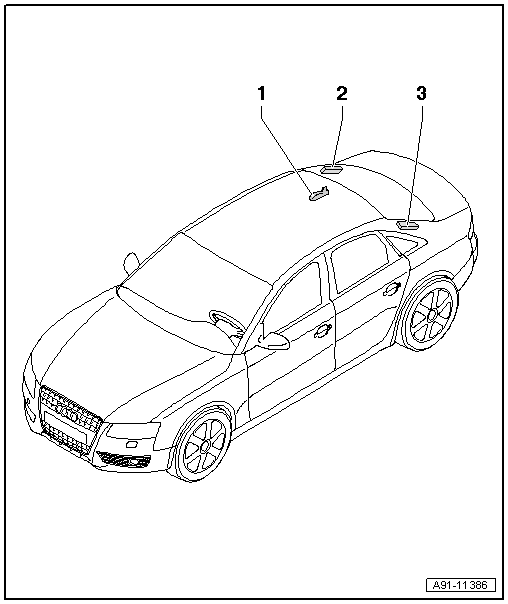

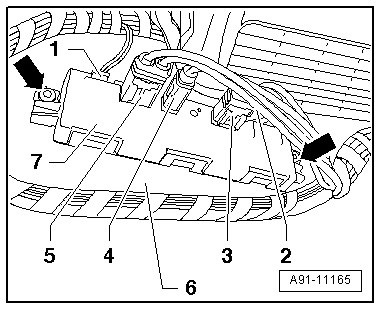

Amplificador de antena 3 -R112- (MMI): desmontar y montar El amplificador de antena 3 -R112- se encuentra detrás del guarnecido lateral izquierdo del maletero. –  Desconectar todos los consumidores eléctricos. –  Retirar la llave de contacto. Desmontar –  Abrir el compartimento portaobjetos izquierdo del maletero.     –  Desacoplar los conectores -1-, -2-, -3-, -4- y -5- en el amplificador de antena 3 -R112--7-. –  Desenroscar los tornillos -flechas- y retirar el amplificador de antena 3 -R112--7- del lateral -6-. Montar –  El montaje se realiza análogamente en el orden inverso. Pares de apriete     Yo comenzaría revisando en amplificador r112 y la espiral de cobre de la luneta, porque existe ruptura.   Por el resto agradezco tus palabras, pero uno ya se encuentra un poco mayor para estas historias, espero que algún compañero del b8 te pueda meter otro capote. Un saludo y suerte.......



[josel39madr]

hace 13 horas, matraca dijo:

AVANT o BERLINA

Básicamente la ultima imagen que te aporté corresponde a un q5, pero la descripción es CLARA!!!



Principio esquemático

R112

Si esta dado el fallo que se representa en la figura que antecede se inscribe lo siguiente avería en la memoria:

Comunicación entre el trasformador de impedancia y la antena en el cristal=INTERRUPCIÓN



TU CASO

Amplificador de antena 3 -R112- (MMI): desmontar y montar El amplificador de antena 3 -R112- se encuentra detrás del guarnecido lateral izquierdo del maletero. –  Desconectar todos los consumidores eléctricos. –  Retirar la llave de contacto. Desmontar –  Abrir el compartimento portaobjetos izquierdo del maletero.     –  Desacoplar los conectores -1-, -2-, -3-, -4- y -5- en el amplificador de antena 3 -R112--7-. –  Desenroscar los tornillos -flechas- y retirar el amplificador de antena 3 -R112--7- del lateral -6-. Montar –  El montaje se realiza análogamente en el orden inverso. Pares de apriete     Yo comenzaría revisando en amplificador r112 y la espiral de cobre de la luneta, porque existe ruptura.   Por el resto agradezco tus palabras, pero uno ya se encuentra un poco mayor para estas historias, espero que algún compañero del b8 te pueda meter otro capote. Un saludo y suerte.......



Muchas gracias. Buena explicación.
