BRICO Actualizar equipo de sonido a BOSE

[dmvcompany]



Actualizar_Equipo_a_Bose_by_Dmvcompany.pdf



Este tema se ha hablado y mucho, pero siempre se daba por contestación que era enormemente costoso en todos los aspectos; y no le quito razón

Es por ello, por lo que esto SI es un BRICO de como actualizar el sistema de sonido original del coche HARMAN, por el sistema completo BOSE, para un Audi A4 B6 B7 ya sea berlina o Avant.

En mi caso concreto, se le ha cambiado a un AUDI A4 B7 Avant, pero es válido para todos, únicamente variando la ubicación del amplificador y subwofer BOSE.



A modo resumen, indicar que la calidad de sonido si mejora mucho, al igual que la potencia de sonido. Eso si, el aspecto económico es alto, las horas dedicadas son muchas y el nivel de complejidad es importante, debido a la cantidad de cosas que hay que desmontar. Gracias a este brico, os indicaré las partes complicadas, que son el aspecto eléctrico.



Brico personalmente recomendado, si encontramos las piezas a buen precio, y si somos unos auténticos locos de hacer una instalación original; caso contrario, olvidarnos del tema



Primero, un poco de información en la diferencia de conexión que encontramos en la instalación original con el amplificador HARMAN en comparación con la instalación original BOSE.

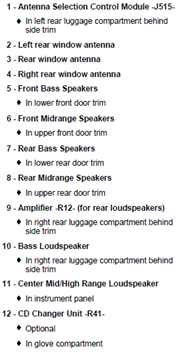

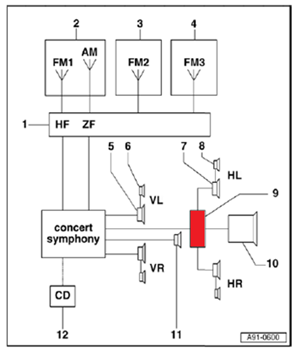

Amplificador HARMAN con 10 altavoces

El amplificador alimenta SOLO a los altavoces traseros. Los altavoces delanteros y central, son alimentados directamente por la radio

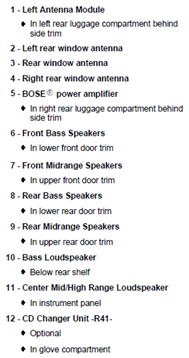

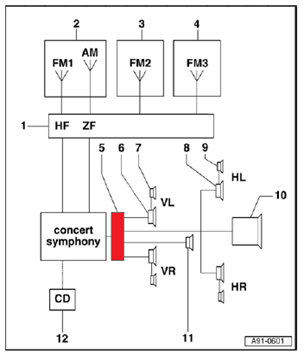

Amplificador BOSE con 10 altavoces

El amplificador alimenta TODOS los altavoces, tanto los traseros, delanteros y central. La radio solo genera salida para el amplificador. La instalación original, de punto a punto, mide 4.55m en Avant.



Editado 9 de Abril del 2020 por Carlisu84
Añadir brico en PDF

[dmvcompany]

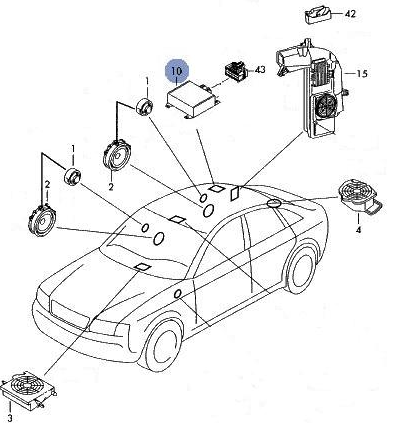

Los elementos necesarios para este BRICO, son básicamente los altavoces, amplificador, subwoffer y el nuevo cableado a construir.

...

[dmvcompany]

Los elementos necesarios para este BRICO, son básicamente los altavoces, amplificador, subwoffer y el nuevo cableado a construir:



Altavoces Bose:
1 - 8E0 035 399A (Tweeter Puerta trasera)
2 - 8E0 035 411A (Puerta delantera y trasera)
3 - 8E0 035 362 (Altavoz central)

Es necesario cambiar todos los altavoces excepto los tweeters de las puertas delanteras que son los mismos en la instalación original.



Amplificador y Subwofer:
4 - 8E5 035 412 A / B (Subwofer Berlina)
10 - 8E5 035 223 A / B / C (Amplificador Berlina)
15 - 8E9 035 382 A / B / C (Cajón + Amplificador + subwofer AVANT)
42 - 443 972 963C - 25-pin plug (Conector antiguo modelo amplificador acabado en 382A, de 25 pines)

       4E0 971 636 - 32-pin plug (Conector modelo nuevo amplificador 382C, de 32 pines)





[dmvcompany]

Para llevar a cabo este brico, voy a enumerar las tareas necesarias y el orden recomendado:

1 - Sustitución de los altavoces delanteros y traseros

2 - Sustitución del amplificador y subwofer (en la bandeja para el berlina y en el guarnecido lateral derecho para el Avant)

3 - Adecuación del cableado del amplificador (Fase I). Utilización del cableado existente

4 - Instalación del nuevo cableado del amplificador (Fase II).

5 - Conexionado en la radio

6 - Instalación  del nuevo altavoz delantero

Editado 4 de Octubre del 2019 por dmvcompany

[dmvcompany]

PUNTO 1 - Sustitución de los altavoces delanteros y traseros

En este punto, no voy a detallar gran cosa, ya que entiendo que casi todos sabemos desmontar paneles y altavoces. Aún así, os dejo un par de videos que se detalla fácilmente como realizar esta tarea:







Quitamos los originales e instalamos los BOSE. Veremos que son algo más profundos y que el peso además es casi el doble

Editado 4 de Octubre del 2019 por dmvcompany

[dmvcompany]

PUNTO 2 - Sustitución del amplificador y subwofer

En este punto, lo que haremos será cambiar la caja (modelo AVANT) que viene de serie, por el conjunto BOSE. En este video se puede ver el proceso de desmontaje





Vemos, que el conector de ambos amplificadores, varia. En el Ampli original HARMAN, tenemos un conector AZUL de 23 pines, mientras que en el BOSE, tenemos un conector NEGRO de 32 pines.

Antes de dejar instalado el conjunto, vamos a pasar al siguiente punto que es la adecuación de la instalación existente en el vehículo







Editado 4 de Octubre del 2019 por dmvcompany

[dmvcompany]

PUNTO 3 - Adecuación del cableado del amplificador (Fase I) utilización del cableado existente de nuestra instalación.



Es importante saber lo que vamos a hacer en este punto. El sistema original HARMAN, mueve dos canales, es decir, la radio alimenta los altavoces delanteros, y el amplificador del maletero, los altavoces traseros (en el esquema del primer post podemos ver esto). Ahora, el nuevo amplificador BOSE, debe alimentar tanto los traseros como los delanteros.

En esta Fase I, vamos a cambiar los cables de la instalación original, por los correspondientes del conector BOSE, ya que la gran mayoría ya los tenemos en la instalación original. Para entendernos, vamos a cortar el mazo de cables del conector de 23 pines del ampli HARMAN, y vamos a soldarlos en el nuevo conector de 32 pines del conector BOSE.



Audi A4 B6 B7 Amplificador con Conector Harman de 23-Pin (AZUL) - R44



1 - Rear right signal from the radio / driver of the navigation system with a CD drive / controller with the radio and navigation display unit [amarillo]
2 - Mass signal from the radio / control system of the CD drive / controller with the radio and navigation display unit [marrón]
3 - Rear left signal from radio / CD-driven navigation system / driver with radio and navigation display unit [verde]
9 - Plus connected from the radio / CD-ROM navigation system / controller with radio and navigation system [blanco] -> Cable independiente + a la etapa BOSE (Pin6 Conector I ISO Negro 20Pines)
14 - SubWoofer (+) [rojo/gris]
15 - SubWoofer (-) [marrón/gris]
17 - RL - Rear left speaker (+) [marrón/amarillo]
18 - RL - Rear left speaker (-) [rojo/amarillo]
20 - RR - Rear Right Speaker (+) [marrón/negro]
21 - RR - Rear Right Speaker (-) [rojo/verde]
22 - Terminal 31 (MASA) [marrón]
23 - Terminal 30 (+) [rojo/azul]

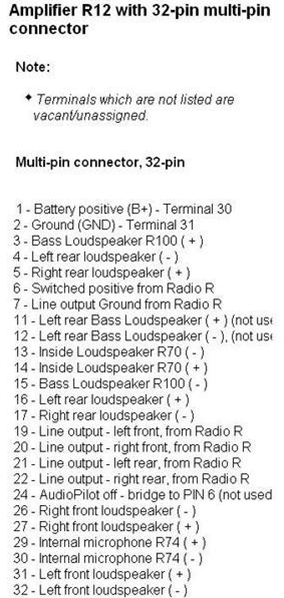

Audi A4 B6 B7 Amplificador BOSE con Conector de 32-pin (NEGRO) – R12



1 - Terminal 30 (+) [rojo/azul]

2 - Terminal 31 (MASA) [marrón]

3 - SubWoofer (+) [rojo/gris]

4 - RL - Rear left speaker (-) [rojo/amarillo]

5 - RR - Rear right speaker (+) [marrón/negro]

6 - Plus connected with radio / a CD-driven navigation system driver / controller with an indication unit for the radio and navigation system [blanco] -> Cable independiente + a la etapa BOSE (Pin6 Con.I ISO Negro 20Pines)

7 - Mass signal from radio / CD-driven navigation system / controller with radio and navigation display unit [marrón] (Set de 6)
13 - Internal speaker (-) -> Altavoz central [negro] TRENZADO
14 - Internal speaker (+) -> Altavoz central [verde] TRENZADO
15 - Subwoofer (-) [marrón/gris]
16 - RL - Rear left speaker (+) [marrón/amarillo]
17 - RR - Rear right speaker (-) [rojo/verde]
19 - Front left signal from the radio / CD-ROM navigation system / driver with radio and navigation display unit [gris] (Set de 6)
20 - Front right signal from the radio / control unit of the CD-driven navigation system / controller with an indication unit radio and navigation system [amarillo] (Set de 6)
21- Rear left signal from radio / CD-ROM navigation system / controller with radio and navigation display unit [verde] (Set de 6)
22 - Rear right signal from radio / CD-ROM navigation system / driver with radio and navigation display unit [blanco] (Set de 6)
26 - FR - Front right speaker (-) [verde/azul]
27 - FR - Front right speaker (+) [marron/azul]
29 - Microphone input (+) from the internal microphone [marrón] (Set de 3) El 3º negro va a la Masa Pin2
30 - Microphone input (-) from the internal microphone (-) [blanco] (Set de 3) El 3º negro va a la Masa Pin2
31 - FL - Front left speaker (+) [marron/verde]
32 - FL - Front left speaker (-) [azul/amarillo]



Estos son los esquemas de ambos conectores de los amplificadores, sus colores y su relación de a que pin deben ir.



Como resumen, estos 12 cables, son los que tienen relación directa del amplificador HARMAN al BOSE. Es necesario sacar los 12 cables utilizados del conector de 23 pines (AZUL) del amplificador HARMAN R44, para insertárselos al conector de 32 pines del amplificador BOSE (NEGRO) R12.

HARMAN (23pines)	BOSE (32pines) - 4E0 971 636
Pin 1 [amarillo o blanco]	Pin 22 [blanco]
Pin 2 [marrón]	Pin 7 [marrón]
Pin 3 [verde]	Pin 21 [verde]
Pin 9 [blanco]	Pin 6 [blanco]
Pin 14 [rojo/gris]	Pin 3 [rojo/gris]
Pin 15 [marrón/gris]	Pin 15 [marrón/gris]
Pin 17 [marrón/amarillo]	Pin 16 [marrón/amarillo]
Pin 18 [rojo/amarillo]	Pin 4 [rojo/amarillo]
Pin 20 [marrón/negro]	Pin 5 [marrón/negro]
Pin 21 [rojo/verde]	Pin 17 [rojo/verde]
Pin 22 [marrón]	Pin 2 [marrón]
Pin 23 [rojo/azul]	Pin 1 [rojo/azul]

Salvo el primer pin, en el que el color puede variar, el resto llevan el mismo color.

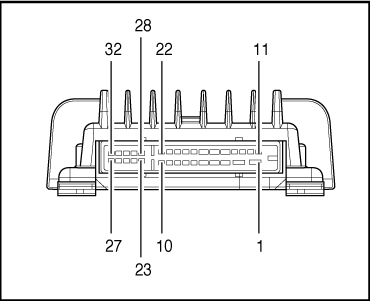

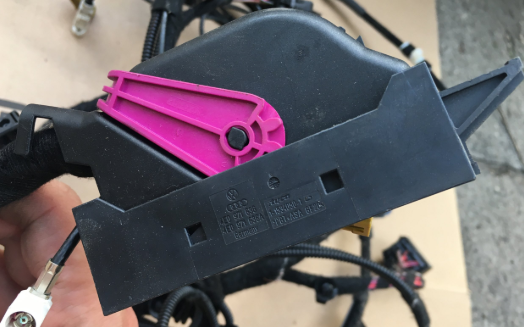

Imagen del conector bose 4E0 971 636 que será nuestro nuevo conector del ampli





Tras esto, ya no hay vuelta atrás ; hemos cortado los cables y ya toca terminar la instalación





Editado 8 de Octubre del 2019 por dmvcompany

[dmvcompany]

PUNTO 4 - Instalación del nuevo cableado del amplificador (Fase II)



Vale, ya tenemos conectado el amplificador BOSE con los cables de nuestra instalación original del coche, ahora, toca sacar los cables extras que necesita el amplificador BOSE para funcionar correctamente. Para esta fase, es recomendable preparar el cableado tranquilamente en casa y con tiempo, y es la fase más horrible del brico, ya que para montar el cable, tendremos que tirarlo desde el maletero/bandeja trasera, hasta la radio :-0 y eso conlleva desmontar muchas cosas.

Mi  recomendación, si es posible, es tratar de conseguir estos cables del desguace, de alguna instalación de audio. El nuevo cableado va a tener una longitud de 4.55 (dadle un pelín más por si acaso), y va a llevar 10 cables (caso de que no queramos micro, 8).

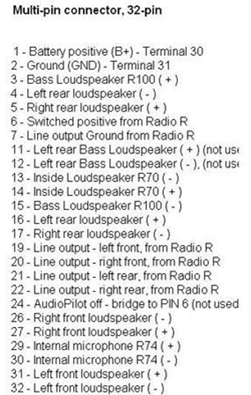

Audi A4 B6 B7 Amplificador BOSE con Conector de 32-pin (NEGRO) - R12









1 - Terminal 30 (+) [rojo/azul]

2 - Terminal 31 (MASA) [marrón]

3 - SubWoofer (+) [rojo/gris]

4 - RL - Loudspeaker (-) left rear [rojo/amarillo]

5 - RR - Loudspeaker (+) right rear [marrón/negro]

6 - Switched positive (from Radio) [blanco] +BOSE

7 - Line output - Ground (GND) (from Radio) [marrón] Set6
13 - Center mid/high range loudspeaker (+) [negro]
14 - Center mid/high range loudspeaker (-) [verde]
15 - Subwoofer (-)  [marrón/gris]
16 - RL - Loudspeaker (+) left rear [marrón/amarillo]
17 - RR - Loudspeaker (-) right rear [rojo/verde]
19 - Line output - left front (from Radio) [gris] Set6
20 - Line output - right front (from Radio) [amarillo] Set6
21- Line output - left rear (from Radio) [verde] Set6
22 - Line output - right rear (from Radio) [blanco] Set6
26 - FR - Loudspeaker (-) right front [verde/azul]
27 - FR - Loudspeaker (+) right front [marron/azul]
29 - Microphone input (+) from the internal mic  [marrón] Set3
30 - Microphone input (-) from the internal mic [blanco] Set3
31 - FL - Loudspeaker (+) left front [marrón/verde]
32 - FL - Loudspeaker (-) left front [azul/amarillo]



En verde, los 10 pines que nos faltan conectar del amplificador BOSE, para el nuevo cableado, que corresponden al micro, altavoces delanteros, altavoz central y salida de audio delantera. Importante indicar el grosor de los cables (los 6 cables de  altavoces son de 1mm de grosor y de 0,35mm los de Line Output y del micro) y que cada pareja de cables deben ir trenzados:

Conector Amplificador BOSE 32Pines – R12	Destino
13 - Center mid/high range loudspeaker (+) -> Altavoz Central (+)	Directamente al Altavoz Central (+) Pin2
14 - Center mid/high range loudspeaker (-) -> Altavoz Central (-)	Directamente al Altavoz Central (-) Pin1
19 - Line output - left front (from Radio) [gris]	QUADLOCK C Pin3
20 - Line output - right front (from Radio) [amarillo]	QUADLOCK C Pin9
26 - FR - Loudspeaker (-) right front -> Altavoz Delantero Derecho (-)	QUADLOCK A Pin6 -> Sacar
27 - FR - Loudspeaker (+) right front -> Altavoz Delantero Derecho (+)	QUADLOCK A Pin2 -> Sacar
29 - Microphone input (+) from the internal microphone	No es necesario conectar o llevar al micro
30 - Microphone input (-) from the internal microphone	No es necesario conectar o llevar al micro
31 - FL - Loudspeaker (+) left front -> Altavoz Delantero Izquierdo (+)	QUADLOCK A Pin3 -> Sacar
32 - FL - Loudspeaker (-) left front -> Altavoz Delantero Izquierdo (-)	QUADLOCK A Pin7 -> Sacar



Quadlock A ->









Editado 8 de Octubre del 2019 por dmvcompany

[dmvcompany]

Indico en el cuadro que del Quadlock A hay que sacar los cables, y lo explico. Ahora, con el amplificador BOSE, la salida de los altavoces delanteros NO la hace la radio, ahora la hace el propio amplificador, por lo que en la nueva instalación, ya no vamos a utilizar el conector Quadlock A. Para ello, sacaremos los 4 cables del conector A, y los soldaremos/conectaremos a los que estamos llevando en esta nueva instalación.



-> Va en el post anterior, pero no me deja editarlo



La instalación del nuevo cableado, irá lógicamente del amplificador hasta la radio, y para pasarlo podemos realizarlo por los guarnecidos inferiores del coche, hasta llevar por detrás de la guantera y acabar sacando el nuevo cableado por la radio. Si, un infierno!!





Editado 8 de Octubre del 2019 por dmvcompany

[dmvcompany]

PUNTO 5 - Conexionado en la radio

Lo primero de todo en este punto, es saber a que radio vamos a conectar nuestro sistema BOSE. Yo parto de que tenemos una radio original AUDI, y detrás de la misma, podemos ver los esquemas de conexionado.

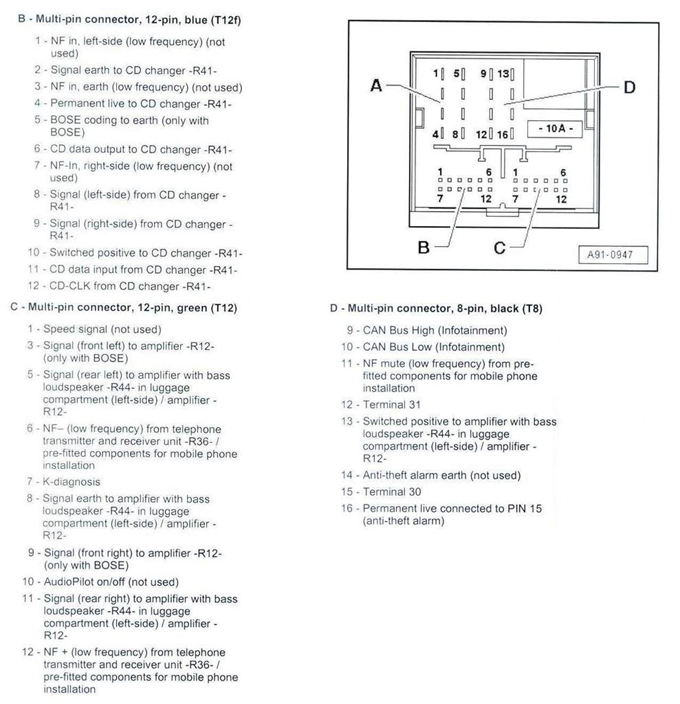

Detalles de conexión de un AUDI A4 B6 con Quadlock (que no tiene exactamente la misma conexión que para los B7)

Dependiendo de la instalación eléctrica del coche y del año, el PIN BOSE será el B5 o el B7.

Revisar la instalación original de la radio, ya que, por ejemplo, en la imagen superior, no tenemos pin de K-line.

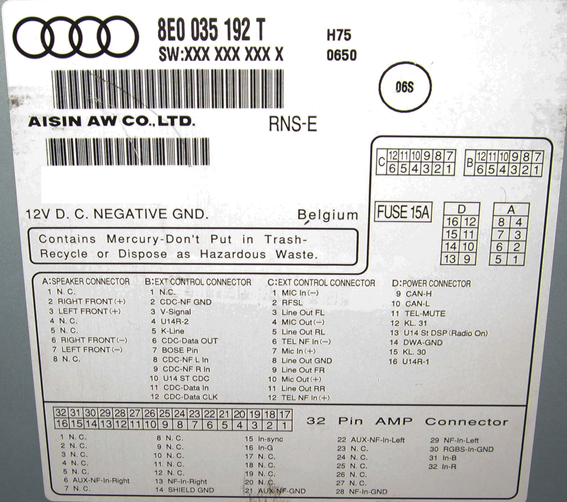

En mi caso, yo he realizado la instalación sobre una RNSE, la cual tiene las siguientes conexiones para el conector QUADLOCK:





A: Speaker Connecter (front passive speakers)
1 — N.C. (NC = Not Connected)
2 — Right Front (+) (sacar del conector y soldar/empalmar con el nuevo cable del ampli)
3 — Left Front (+) (sacar del conector y soldar/empalmar con el nuevo cable del ampli)
4 — N.C.
5 — N.C.
6 — Right Front (-) (sacar del conector y soldar/empalmar con el nuevo cable del ampli)
7 — Left Front (-) (sacar del conector y soldar/empalmar con el nuevo cable del ampli)
8 — N.C.



B: EXT Control Connector (CD Changer, PhatBox, OEM SAT tuner) – AZUL T12f
1 — Most Ring break (Used for MOST network diagnostics to "break" the MOST ring; This will never be used in any RNS-E install to date)
2 — CDC-NF GND (audio ground for CD changer; this should NOT be connected to any chassis ground source)
3 — V-Signal (analog speed signal or GALA in B5, C5 and D2 chassis)
4 — U14R-2 (Constant power source for CD changer, phatbox, oem or aftermarket ipod interface etc)
5 — K-Line (K-line diagnostic; needed to configure your RNS-E via a VAGCOM)
6 — CDC-Data out
7 — *BOSE Pin (SOLO SE USA SI TENEMOS BOSE) - Pin Bose is to be attached to the mass of the car simply. The factory is connected with a mass of audio in a bundle for a climate
8 — CDC-NF L.IN
9 — CDC-NF R. IN
10 — U14 ST CDC (Ignition/accessory power for CD changer, phatbox, oem or aftermarket ipod interface etc)
11 — CDC -Data IN
12 — CDC- Data CLK
*The Bose pin should be connected to the bose pin in your factory harness. This should be connected to ground if you have a BOSE system.



C. EXT Control Connector (For Bose or Non-Bose Amp, telephone interface) – VERDE T12
1 — **MIC IN (-) (Used for OEM Bluetooth kit when SDS is factory installed)
2 — *RFSL (Analog reverse signal)
3 — Line Out FL (front left audio signal) - Nuevo cable a insertar
4 — **MIC Out (-) (Used for OEM Bluetooth kit when SDS is factory installed)
5 — Line Out RL (rear left audio signal)
6 — TEL NF IN (-) (Telephone speaker negative input)
7 — **MIC IN (+) (Used for OEM Bluetooth kit when SDS is factory installed)
8 — Line Out GND (audio ground)
9 — Line Out FR (front right audio signal) - Nuevo cable a insertar
10 — **MIC Out (+) (Used for OEM Bluetooth kit when SDS is factory installed)
11 — Line Out RR (rear right audio signal)
12 — TEL NF IN (+) (Telephone speaker positive input)



D. Power Connector
9 — CAN-H (CANbus High signal)
10 — CAN-L (CANbus Low signal)
11 — TEL-Mute (Telephone mute connection)
12 — Kl.31 (Primary ground connection)
13 — U14 ST DSP (Radio On) (Provides a switched ignition-out source to turn on rear amplifier (BOSE también) or "remote" lead for an aftermarket amp)
14 — DWA-GND (Alarm ground)
15 — Kl.30 (Constant 12V power source)
16 — U14R-1 (N.C.)


Para que veamos el detalle de una RNSE







Editado 8 de Octubre del 2019 por dmvcompany

[dmvcompany]

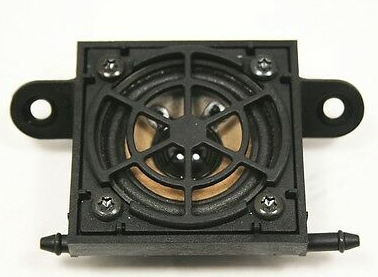

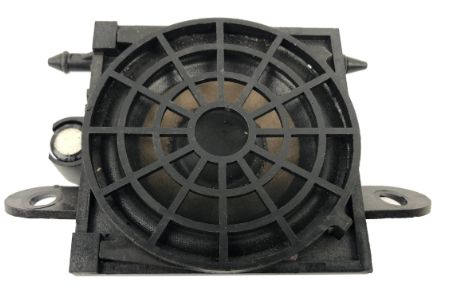

PUNTO 6 - Instalación y conexión del nuevo altavoz central delantero



El altavoz central, originalmente, no tiene ningún cable que venga directamente de la radio (la radio solo tiene salidas para cada altavoz DD, DI, TD, TI), y es únicamente desde el Amplificador BOSE, de donde vienen las señales directas al altavoz.

Originalmente, en el equipo con amplificador HARMAN, se coge el (+) para el altavoz central, del altavoz delantero izquierdo (marron/verde) y el (-) del altavoz delantero derecho (verde/azul). Teniendo el equipo HARMAN de 10 altavoces instalados con altavoz central, para el BOSE, habría que cortar los cables que van a dicho altavoz, y poner los nuevos dos cables que viene directamente del amplificador BOSE (Pin 13 y 14). Estos cables son más anchos que los originales (el altavoz es más potente) y van trenzados.



Conector Amplificador BOSE 32Pines – R12	Destino
13 - Center mid/high range loudspeaker (+) -> Altavoz Central (+)	Directamente al Altavoz Central (+) Pin2
14 - Center mid/high range loudspeaker (-) -> Altavoz Central (-)	Directamente al Altavoz Central (-) Pin1



ALtavoz central No Bose --------------------------Altavoz central BOSE







Editado 8 de Octubre del 2019 por dmvcompany

[dmvcompany]

PUNTO 7 - Codificación por VagCom



IMPORTANTE si NO se instala el MICRÓFONO

Para eliminar los 3 chasquidos que el sistema BOSE emite cuando encendemos el coche para verificar el micrófono, podemos realizar realizar un puente desde el Pin24 del Amplificador del conector BOSE al Pin6, que es el de AudioPilot (el cual no se esa en el Audi A4 B6/B7).

Igualmente, debemos deshabilitar la opción de AudioPilot bajo VAGCOM (que debería estar desactivada).

En el caso de RNS-E, se debe poner el valor 3 en Adaptación, Canal 8. Esto activa/desactiva la opción del Homepilot: 3 Desactiva / 255 Activa



Para indicar que hemos instalado un sistema BOSE, debemos cambiar lo siguiente en Vag Com. Accedemos al módulo de Radio y en Coding, adecuamos a nuestro equipamiento de coche:



0? Xxxxx: Model

1 = Lamborghini;

2 = Audi A3 (8P);

3 = Audi A4 (8E);

4 = Audi A4 Cabriolet (8H)

5 = Audi A6 (4B);

6 = Audi TT (8J);

7 = Audi R8 (42)



0x? Xxxx: Treble Speaker Monitoring inactive

0 = Front Treble Speaker Monitoring inactive active (NOT Audi A4 Cabriolet)

1 = Front Treble Speaker Monitoring inactive inactive (ONLY Audi A4 Cabriolet)



0xx? Xxx: Sound Characteristic -> Aquí es donde poniendo 9, establecemos sistema de sonido Bose

0 = Sound Characteristic linear

1 = Audi A4 (8E);

2 = Audi A6 (4B);

3 = Audi A4 Cabriolet (8H);

4 = Audi TT (8J)

5 = Audi A3 (8P);

9 = Sound System



0xxx? Xx: Telephone / Telematic

1 = Telephone not installed (Remote Feed Voltage for Microphone active)

2 = Base Plate (Temic - Remote Feed Voltage for Microphone inactive)

3 = Base Plate (Cullmann - Remote Feed Voltage for Microphone inactive)

4 = Base Plate (Nokia - Remote Feed Voltage for Microphone inactive)

5 = Telematic Europa (Remote Feed Voltage for Microphone inactive)

6 = Telematic US (Remote Feed Voltage for Microphone inactive)

7 = Base Plate diagnostic capable with Comfort Control



0xxxx? X: Equipment I

1 = Tuner not installed

2 = Digital-Radio installed

3 = Satellite-Radio installed

4 = Satellite and Digital-Radio installed

5 = Analog Input (AUX) installed

7 = Satellite-Radio & Analog Input (AUX) installed



0xxxxx ?: Equipment II

1 = TV-Tuner / CD-Changer / Multi-Function Steering Wheel not installed

2 = TV-Tuner installed

3 = CD-Changer installed

4 = TV-Tuner and CD-Changer installed

5 = Multi-Function Steering Wheel installed

6 = TV-Tuner and Multi-Function Steering Wheel installed

7 = CD-Changer and Multi-Function Steering Wheel installed

8 = TV-Tuner and CD-Changer and Multi-Function Steering Wheel installed

Editado 8 de Octubre del 2019 por dmvcompany

[dmvcompany]

Y con esto, queda descrito el proceso de actualización del equipo HARMAN de 10 altavoces, al equipo BOSE de 10 altavoces. Una tarea para hacer con mucha calma y solo para auténticos inquietos en bricos



NOTA: el cableado de masas y positivos del equipo BOSE, es más ancho (4mm) que el original del coche con HARMAN (2,5mm), por lo que, aunque yo haya utilizado el mismo cableado, lo más óptimo sería cambiar el cableado completo, de principio a fin. Esto tiene como complicaciones, que a estas masas y positivos, van otros periféricos del coche, con lo que sería necesario revisar más cosas para que no nos quedase nada sin conectar.



Cualquier detalle que necesitéis aclaración, postear

Un saludo

[batanson]

Un gran trabajo.

Muy bien detallado.

Muchas gracias por tu dedicación y por esta gran aportación.



Un saludo.

[AzagraMac]

Increible brico.

La verdad que dan ganas, tiene su curro... pero merece la pena, ahora lo complicado es encontrar un equipo en perfecto estado, sin empeñar un riñon y que este completo.
