Retrofit Cámara Marcha Atrás

[McMahon]

hace 57 minutos, qwertyui dijo:

Yo me acabo de comprar esta https://es.aliexpress.com/item/4000750386872.html?spm=a2g0s.12269583.0.0.35ac3a41vl3UGH

En esta tienda esta un pelin mas barata que el link que dan en el blog (para el Avant)



Ya contaré como me ha ido



En esa tienen que hacer conexiones para el limpia trasero la veo algo más complicado de instalar pero sibse hace bien tendrás un corrito de agua que limpie la cámara cuando este sucia y eso esta de lujo en algunos casos.

[qwertyui]

Un apunte interesante es que comentan de no usar el splitter de cables incluido en la conexion CAN al autor del video de youtube le ocasionaban errores de CAN en el sensor de Adblue. Asi que ya sabemos mejor hacer la conexion mas directa sin tantos empalmes.

Editado 29 de Agosto del 2020 por qwertyui

[qwertyui]

En 8/3/2020 a las 22:03, Vuco dijo:

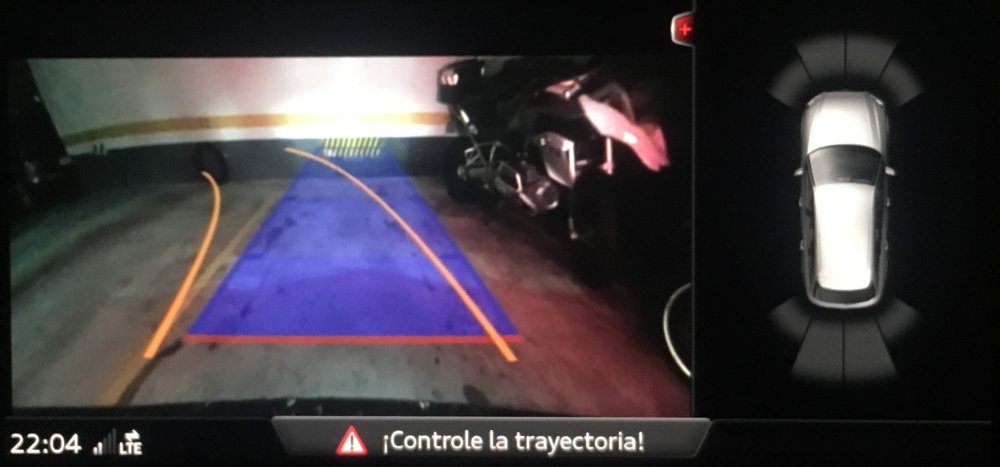

Hola a todos! Estas navidades compré una cámara original (por internet) para mi Audi Allroad B9. Tras la instalación física vino la parte de la activación con el OBD Eleven. Al haberme comprado el OBD simplemente para realizar esta instalación, podéis imaginaros el nivel que tengo con este "cacharro"... Con paciencia y algo de ayuda conseguí que funcionase, pero no me quedé del todo satisfecho, ya que no estoy seguro de haberlo hecho del todo bien, ya que para ver la cámara desde la pantalla del MMI necesito realizar la siguiente combinación: marcha atrás (sólo se activan los sensores de proximidad), marcha adelante, y marcha atrás (y entonces se ve la cámara como muestro a continuación). Una vez hecho esto, y si no apago el coche, cada vez que meta marcha atrás se me conecta automáticamente la visualización de la cámara trasera.





Por esto, necesito de la ayuda de los expertos en el tema para ver si con vuestra ayuda encontramos lo que tengo que tocar en el OBD para que me funcione a la perfección, y así poder completar la guía de la instalación completa de la cámara, que tengo a medio hacer. Para poneros en situación, os comento que tengo MMI Plus, y sistema de detección de proximidad delantero y trasero de serie. Así mismo, os explico a continuación lo que se mostró en el OBD tras la instalación de la cámara.

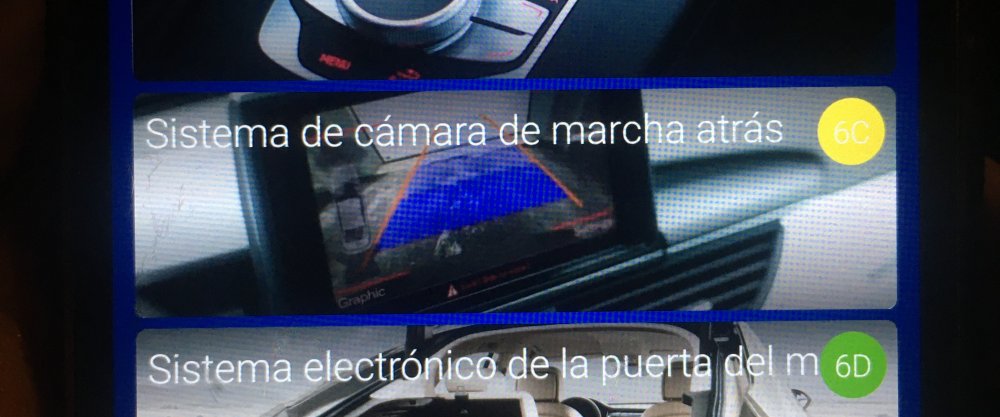

Por un lado, vi que en "Unidades de Control", se había añadido a la lista "Sistema de cámara de marcha atrás, 6C" (imagen adjunta). Aunque me llama la atención que el símbolo de "6C" aparece en amarillo en vez de en verde, aunque no muestre ningún error...

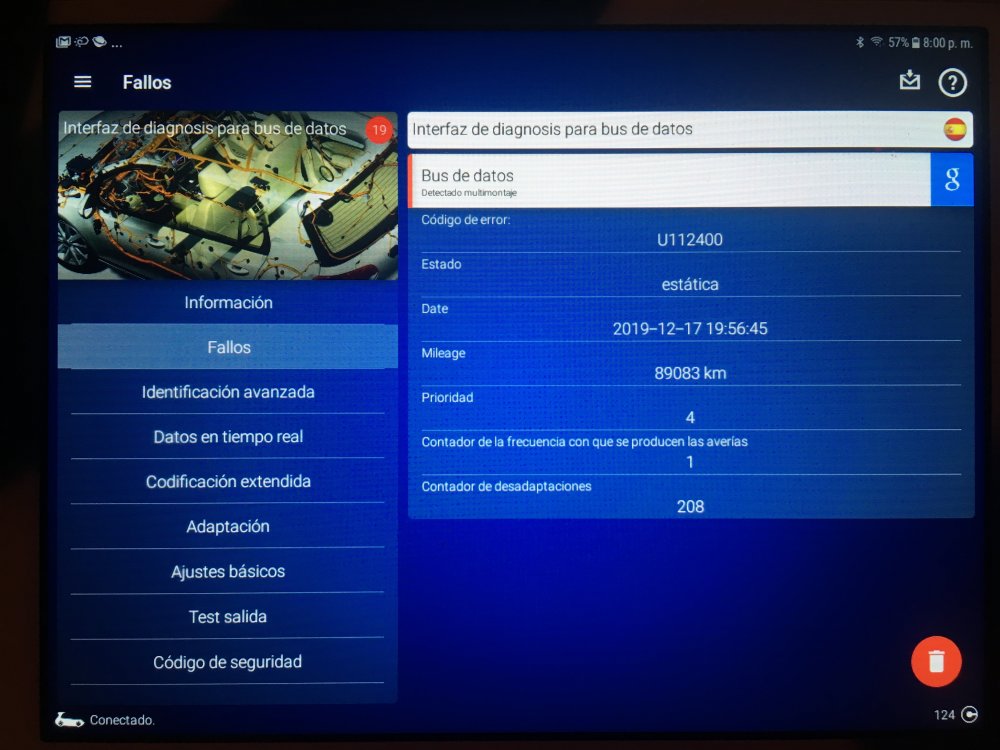

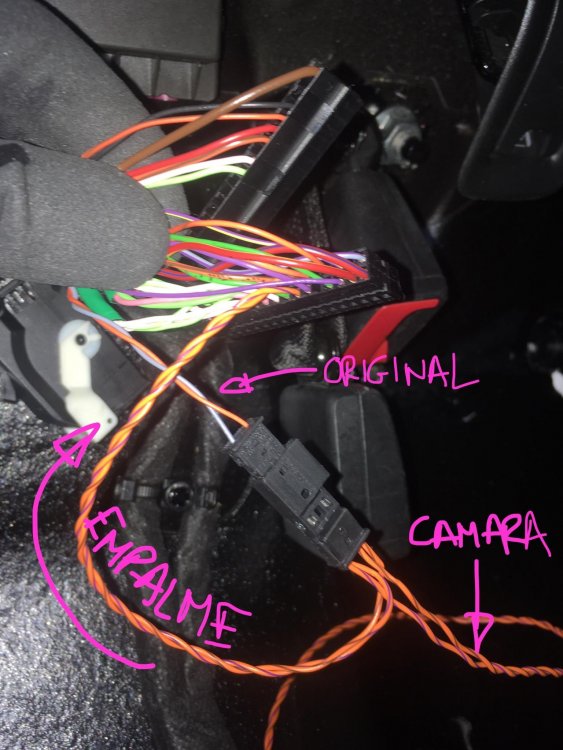

Por otro lado, me preocupó un error en "Interfaz de diagnosis para bus de datos, 19", en el que informa de una "Detección multimontaje" (imagen adjunta). Yo creo que conecté bien la conexión CAN de la cámara (imagen adjunta), ya que tampoco hay muchas más opciones de conexión...



Para activar la cámara y tras múltiples pruebas (siempre volviendo a la configuración original), sólo tuve que cambiar dos cosas:

 - "Unidad de Control" --> "Centralita eléctrica electrónica" --> "Codificación extendida" --> "camera_variant" --> de "not_installed" a "rcv_installed".

 -  "Unidad de Control" --> Electrónica de información 1" --> "Codificación extendida" --> "byte_19_Rear_View_Low" --> de "no activada" a "activado".



Espero que alguien tenga una solución para este tostón que os he metido. Muchísimas gracias de antemano!!

Que tal te ha funcionado el empalme incluido? Te ha dado algun problema de errores CAN raros?

[rulos9]

En 29/8/2020 a las 9:29, qwertyui dijo:

Que tal te ha funcionado el empalme incluido? Te ha dado algun problema de errores CAN raros?

Hola,



Yo me he comprado la misma, estoy esperando al OBDeleven para hacer la instalacion completa.



Tenia pensado instalarlo con el splitter para que en caso de dar algun error, poder volver atras. @Vucote han dado problemas utilizando el splitter?



Un saludo

[Vuco]

En 29/8/2020 a las 9:29, qwertyui dijo:

Que tal te ha funcionado el empalme incluido? Te ha dado algun problema de errores CAN raros?



hace 4 horas, rulos9 dijo:

Hola,



Yo me he comprado la misma, estoy esperando al OBDeleven para hacer la instalacion completa.



Tenia pensado instalarlo con el splitter para que en caso de dar algun error, poder volver atras. @Vucote han dado problemas utilizando el splitter?



Un saludo



Contestándoos a los dos, no me ha dado ningún problema hasta las fecha. Una vez instalado y programado va como la seda, como si estuviese de serie.

[rulos9]

@Vuco tenías botón de parking system(solo tengo sensor trasero que va por pitido)? Sabes si daría algún problema por no tenerlo?



Yo no lo tengo y no se si me aparecerá el diseño del coche con las aproximaciones visuales.

[Vuco]

@rulos9, sí, yo tengo los sensores de proximidad delanteros y traseros. Eso no afecta a la cámara, sólo al display del coche con las rallas de aproximaciòn (que obviamente no verás). Lo que sí que cambia es la codificación.

[rulos9]

~

hace 23 minutos, Vuco dijo:

@rulos9, sí, yo tengo los sensores de proximidad delanteros y traseros. Eso no afecta a la cámara, sólo al display del coche con las rallas de aproximaciòn (que obviamente no verás). Lo que sí que cambia es la codificación.

A qué te refieres con el cambio de codificación? Al tener los traseros creo que lei por ahí que al menos si se verían.



Lo hiciste con el Obd11 viejo?

[Vuco]

hace 10 horas, rulos9 dijo:

~

A qué te refieres con el cambio de codificación? Al tener los traseros creo que lei por ahí que al menos si se verían.



Lo hiciste con el Obd11 viejo?

Me refiero a que en el “Modulo 6C, Byte 4, Bit 1” es el que distingue si tienes sensor trasero o ambos, siendo 0 o 1 respectivamente. Y sí, seguramente veas los sensores de atrás, pensé que no tenías, disculpa.

Lo hice con el OBD11 de estas navidades, no sé si hay nuevo.

[rulos9]

El obd11 blanco es el anterior y la versión nueva compatible con Iphone es el negro.

[Thaker]

Yo acabo de poner la cámara también con el tutorial de https://munteanubogdan.com/english/retrofit-reversing-camera-audi-a4-b9/


Comentar que en mi caso, debajo del sillón habían dos clavijas una azul y una negra, pero lo he conectado tal cual el en la negra y con el extensor de cables. 0 fallos, ni si quiera se me ha quedado el fallo que el dice de "equipo adicional instalado"


Lo que si he notado es que al poner punto muerto la cámara no se quita nunca, aun no he sacado el coche del garaje así que no se si se quita cuando empieza la marcha.

Un saludo!

[WillySonicteam]

La.camara se quita o con el boton central de sensores delanteros o al superar la velocidad de 15kmh

[rulos9]

Hoy he acabado de instalarla. El último paso de la codificación del módulo 6C no ha salido como quería...



No me ha dejado cambiar los bits de los byte 04 y 07 como viene en el tuto.



La imagen se ve pero no me aparecen las rayas de dirección ni el sensor trasero (que es el que tengo instalado).



Alguna ayuda?





Editado 3 de Octubre del 2020 por rulos9

[qwertyui]

Eso es que te mandaron la camara sin poner los parametros para tu coche antes. Creo que se necesita un cable VAS para hacerlo. Reclama al vendedor...

Editado 3 de Octubre del 2020 por qwertyui

[rulos9]

Te refieres al cable VAG? Tengo el OBD11 y he intentado programarlo en el módulo 6C pero no lo he conseguido.



Sabéis como hacerlo? He intentado hacerlo según viene en la imagen de abajo y no me deja.



Para que sepáis, tengo sensores traseros pero no el botón de parking system.



Y las rayas no me deja ponerlas...





Editado 3 de Octubre del 2020 por rulos9
