INSTALACIÓN ANDROID CAR SYSTEM

[Moncho2]

Instalacion_Android_Car_System_by_Moncho2.pdf



Buenas señor@s



Abro este hilo con la intención de ayudar y ser ayudado. A ver si entre todos, dejamos más o menos claro cómo realizar la  instalación de un equipo  Android en un B8.. Con lo que nuestro vehículo quedaría rejuvenecido



Tengo en casa desde hace unos días un equipo de la marca Andream de 7", existen de otros fabricantes y de otros tamaños...manteniendo la estética los hay de 8,8 " . Y con pantalla externa acoplada en el salpicadero, podemos llegar a las 10"...Pero entiendo, que el tema de cableado y conexiones son en todos los casos muy parecidos





El que voy a instalar tienes estas características técnicas:





Llega en una caja con todo el material necesario (cableado) PERO SIN NINGÚN TIPO DE INSTRUCCIONES:



Lo primero a hacer es desmontar el embellecedor del salpicadero..sale tirando de el.



Una vez sacado debemos de realizar un brico, ya que la pantalla nueva es más grande que la que trae de serie mi coche además de que lleva una ranura para la microSd y el micrófono...Yo me ayudé de una dremel con un disco sierra pequeño,  ya que debemos de desmontar la caratula que recubre la pantalla del coche, que va termosellada al embellecedor del salpicadero.





Lleva varías pestañas a su alrededor, que con la dremel se van rebajando hasta que se suelta la carátula, la nueva carátula no se sujeta al embellecedor, se encastra en la nueva pantalla





Así quedaría una vez separada





Como digo, este sería el primer paso previo a realizar la instalación.





Ya he comentado que no trae instrucciones de ningún tipo...Puesto en contacto con el vendedor (tienda oficial Andream) solicitándole un manual de instrucciones esto es lo que recibo:











Y un enlace a este vídeo (Es en un Q5):



https://www.youtube.com/watch?spm=a2g0s.imconversation.0.0.57e23e5fYFJHiE&v=YpV_EdFUTIA



Del vídeo , quizás lo más interesante, es que se puede ver cómo se desmontan : Aireadores, módulo del clima y radio del coche y poco más . Además debemos de desmontar la guantera del coche.





Bueno. Pues primer capítulo de este "tutorial" acabado.



Como indico al principio, mi idea es que sea un hilo abierto a comentarios y sugerencias.



Gracias

Editado 22 de Mayo del 2020 por Carlisu84
Añadir brico en PDF

[Tineo]

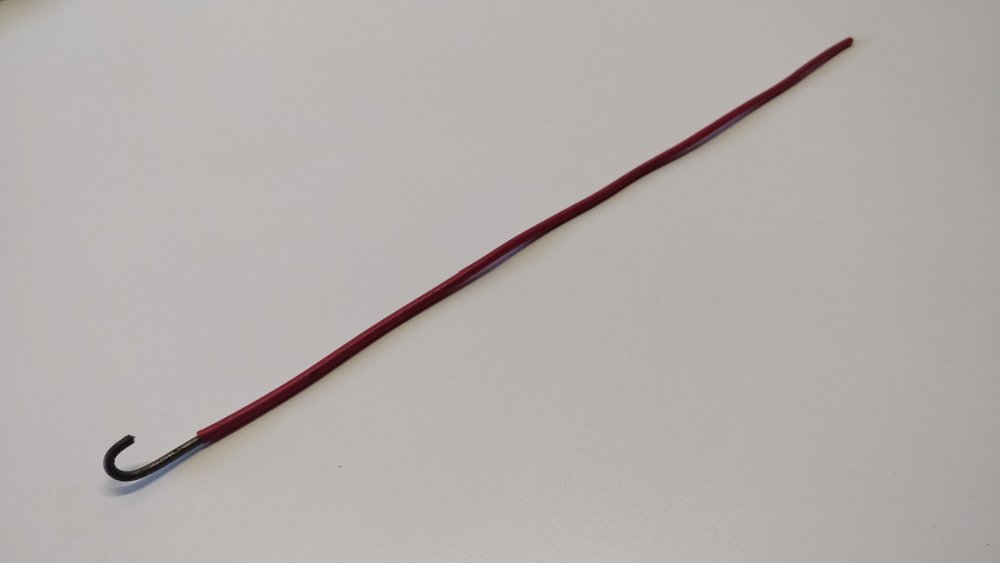

Un briconsejo.... Con este tipo de bricos con mucho cable involucrado y que es necesario llevar de un lado a otro, es interesante disponer de un garfio para alcanzar cables que asoman y es complicado pillarlos con los dedos.



Este que tengo es de 35cm largo, no hace falta más y en muchas ocasiones vale su peso en oro jeje



[MCM_8400]

Buen post @Moncho2 a muchos nos vendrá bien. Si puedes, indica la versión de MMI, o tipo de radio que llevas. Gracias!



Lo del garfio de @Tineo es cojonudo, yo suelo tener algo parecido siempre a mano, y aun así, siempre acabo con heridas en las manos cuando se trata de andar "metiendo mano" a buscar cables, tubos o tornillitos. Un imán pequeño con alargador,  también es muy útil para recoger tornillos o grapas. Aun recuerdo cuando monté la calefacción estática Hydronic en mi anterior coche, y me di cuenta de lo grandes que eran mis manos



Saludos

[Moncho2]

hace 24 minutos, MCM_8400 dijo:

Buen post @Moncho2 a muchos nos vendrá bien. Si puedes, indica la versión de MMI, o tipo de radio que llevas. Gracias!



Lo del garfio de @Tineo es cojonudo, yo suelo tener algo parecido siempre a mano, y aun así, siempre acabo con heridas en las manos cuando se trata de andar "metiendo mano" a buscar cables, tubos o tornillitos. Un imán pequeño con alargador,  también es muy útil para recoger tornillos o grapas. Aun recuerdo cuando monté la calefacción estática Hydronic en mi anterior coche, y me di cuenta de lo grandes que eran mis manos



Saludos



Hola...Es verdad, se me olvidó decir que yo llevo la AUDI CONCERT... Y sí, Tineo es un crack...   Salu2

Editado 20 de Mayo del 2020 por Moncho2

[Farn68]

Animo @Moncho2 ya tienes medio camino andado¡¡ Ese equipo que has cogido tiene a priori unas muy buenas prestaciones, estoy seguro que has acertado de pleno¡¡

[Serafin Almería]

Muy bien @Moncho2, estoy esperando el resultado de tu instalación, para decidirme.

Un cordial saludo.

[Moncho2]

Bueno señor@s...



He estado identificando todo el cableado para su Instalación. Y si no me equivoco , quedaría tal que así (FOTO) -Si no se ven las letras, descargar la imagen y ampliar ( o clickar dos veces en ella).





Los pasos que me quedarían ahora en el coche serían: (recuerdo que el embellecedor del salpicadero que rodea a la pantalla del coche ya lo tengo desmontado)



1-Extraer rejilla de ventilación debajo de la pantalla del coche (va a presión)

2-Extraer módulo del clima (va a presión) y desconectar cableado

3-Extraer módulo de la radio , que lleva 4 tornillos que quedan al descubierto una vez se desmontan los dos componentes anteriores. Y desconectar su cableado.

4-Desmontar guantera , es necesario sacar una tapa lateral que va a presión para acceder a tornillos que oculta..Además, la guantera lleva tornillos en su interior (parte superior) y exteriormente en la parte exterior de abajo de la guantera .

5- Proceder al conexiado de todo el cableado, teniendo en cuenta las referencias que aporta la fotografía anterior. Tanto en el módulo del clima, como en el de la radio se mantiene parte de su cableado original y si no me equivoco en la nueva pantalla, también se enchufa el conector original, además del nuevo (color blanco en la foto) Y la antena de GPS que se instalará en la parte superior del salpicadero donde va el altavoz central.





Tapa lateral guantera desmontada para acceder a los tornillos (la foto es de un Q5 pero para que os hagáis una idea)







Un saludo





Editado 21 de Mayo del 2020 por Moncho2

[chuzzxx]

A ello,ya verás como te queda todo bien y lo que lo vas a disfrutar despues.

[Moncho2]

Pues listo...Instalada y funcionando...



El procedimiento a seguir es tal como indiqué antes..en la lista de "5 pasos de Instalación" (acordarse de desconectar negativo de la batería)



Las herramientas: Una palanqueta de plástico (para climatizador, rejilla central del salpicadero y aireador), llave de tubo de 10 (para guantera y radio)... y una torx pequeña (perdón por acordarme del número) para la pantalla.



Problemas ?? . Me costó mucho trabajo..el pasar (de abajo hacía arriba) el conector blanco, que va a la pantalla :



Este:



Otro problema, cuando ya tenía casi todo montado hice una prueba, y no tenía señal en la pantalla nueva. Primero pasé vagcom y me decía que la radio no daba señal (Obvio) no podía acceder al módulo 56 (radio) .vuelta a desmontar todo, y se había aflojado un poco uno de los conectores . Lo aseguré con una brida y listo.



Dejo algunas fotos de la instalación: (la cámara de mi móvil es una patata)

1- Desmontando



2- Intentando con un alambre pasar el dichoso conector blanco...(tenía que asomar por la zona donde va la pantalla)







Una prueba después del primer fallo .





Antena GPS  (debajo de la rejilla central del salpicadero) no se ve y pilla muy rápido y bien









CONCLUSIONES FINALES:  (Ojo Lo poco que he podido probarla....)



-El arranque es muy rápido, pero no tanto como el sistema original del coche..Me explico..En mi coche, si pongo contacto, ya empieza a sonar la radio instantáneamente..Como ahora la señal pasa por el Android..se demora unos segundos, pero ojo, sigue siendo rápido.

-El GPS que trae de serie pilla muy rápido la conexión (creo que es IGO) Y es muy fiable (he realizado una pequeña prueba y marcaba muy bien mi situación)

-Para poder acceder al sistema Android es necesario dar contacto en el coche...

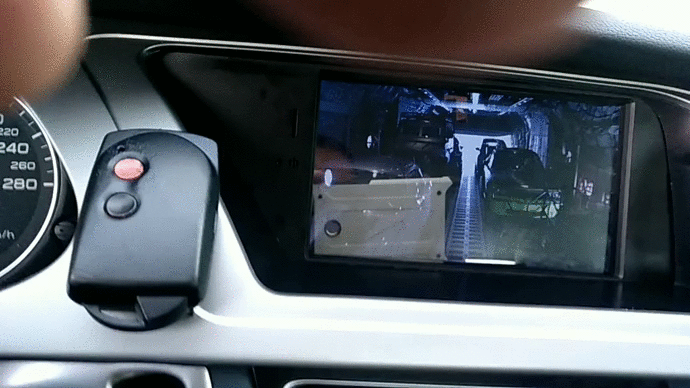

-El aparato trae el trailer de una peli...y la verdad, impresiona verla y escucharla con los altavoces del coche (suena muy, muy bien)...se te hace hasta raro  y te arranca una sonrisa (dejo un Gif)

-Tiene idioma español

-Va fluida



Bueno, ahora mismo, no se me ocurre nada más...Si puedo resolver vuestras dudas aquí estamos...



PD: Dejo para más adelante la instalación de la cámara de marcha atrás (mi coche tiene sensor de parking trasero y no me corre prisa). Cuando lo haga actualizaré este hilo (Si Dios quiere)

PD2 :  Este vídeo de instalación (en un Q5  y una pantala de 10") fue el mejor que encontré para tomar una idea de la instalación..recomiendo su visionado :



https://www.youtube.com/watch?v=VRbz5MNBW4U







Gracias y un saludo



















Editado 21 de Mayo del 2020 por Moncho2

[Moncho2]

Dejo en  PDF  este tema...He tenido que bajarle la calidad de imagen para poder subirlo al foro.





INSTALACIÓN A4 B8 ANDREAM ANDROID .pdf

Editado 21 de Mayo del 2020 por Moncho2

[chuzzxx]

Buen trabajo,esto rejuvenece el coche un monton con todas las opciones que te da,tiene muy buena pinta,ahora a configurar y disfrutarlo!!!

y a conectarlo tambien!!

[MCM_8400]

Enhorabuena por hacerlo funcionar tan rápido.!! Tiene muy buena pinta, ya nos contarás según vayas probándolo más. Es muy buena opción la verdad

[Serafin Almería]

Enhorabuena @Moncho2, que buena pinta tiene.

¿Has conectado telefono por bluetooth?.

¿La recomiendas?.

 Un saludo.

[Farn68]

Enhorabuena @Moncho2!!! Al final no resultó tan fiero el lobo!!

Quitando esos pequeños problemas que te encuentras en cualquier instalación, creo que te ha ido todo de coña.

Ahora a disfrutarlo, compañero!!

[Moncho2]

hace 10 horas, chuzzxx dijo:

Buen trabajo,esto rejuvenece el coche un monton con todas las opciones que te da,tiene muy buena pinta,ahora a configurar y disfrutarlo!!!

y a conectarlo tambien!!



hace 10 horas, MCM_8400 dijo:

Enhorabuena por hacerlo funcionar tan rápido.!! Tiene muy buena pinta, ya nos contarás según vayas probándolo más. Es muy buena opción la verdad





Muchas gracias







hace 9 horas, Serafin Almería dijo:

Enhorabuena @Moncho2, que buena pinta tiene.

¿Has conectado telefono por bluetooth?.

¿La recomiendas?.

 Un saludo.

Hola..Apenas he realizado ninguna prueba...Por lo que sería un poco pronto para recomendarla... Las primeras impresiones son buenas eso sí..un saludo







hace 9 horas, Farn68 dijo:

Enhorabuena @Moncho2!!! Al final no resultó tan fiero el lobo!!

Quitando esos pequeños problemas que te encuentras en cualquier instalación, creo que te ha ido todo de coña.

Ahora a disfrutarlo, compañero!!





Muchas gracias Farn, después de ver que tú te habías lanzado ...me dije ¿ Por qué no ? y aquí estamos...Un saludo
