Hola buenas, por aqui os dejo la instalación de la Camara Delantera de mi Audi A7 3.0TDI Quattro 272cv del 2015.



1º Quitamos la tapa lateral izquierda, va sujeta a presión con grapas

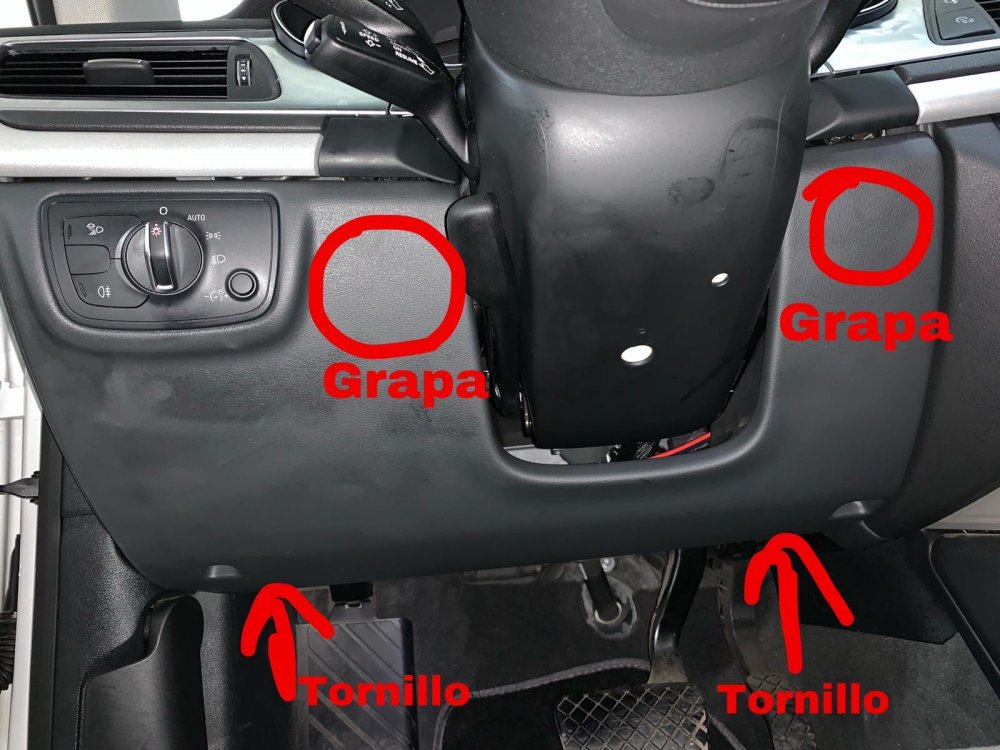

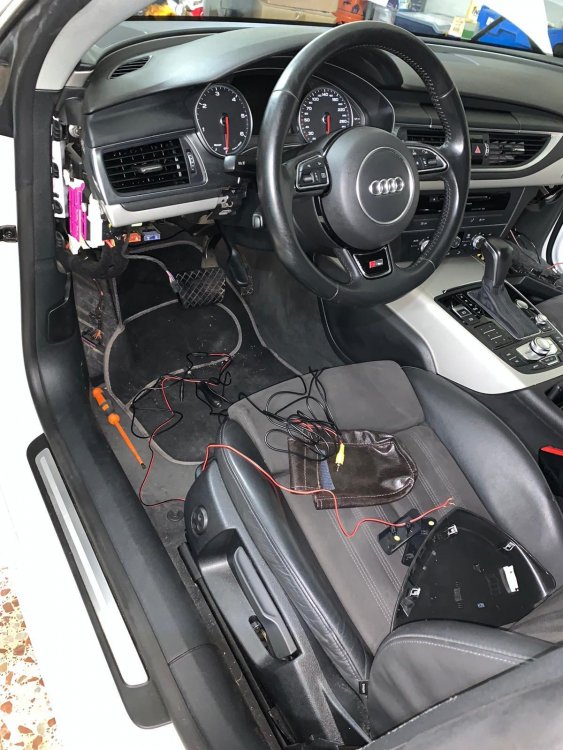

2º Desmontamos la tapa de debajo del volante, va sujeta con 2 tornillos hexagonales en la parte inferior y con grapas en la parte superior, por tanto sale a presión. (Foto 1)

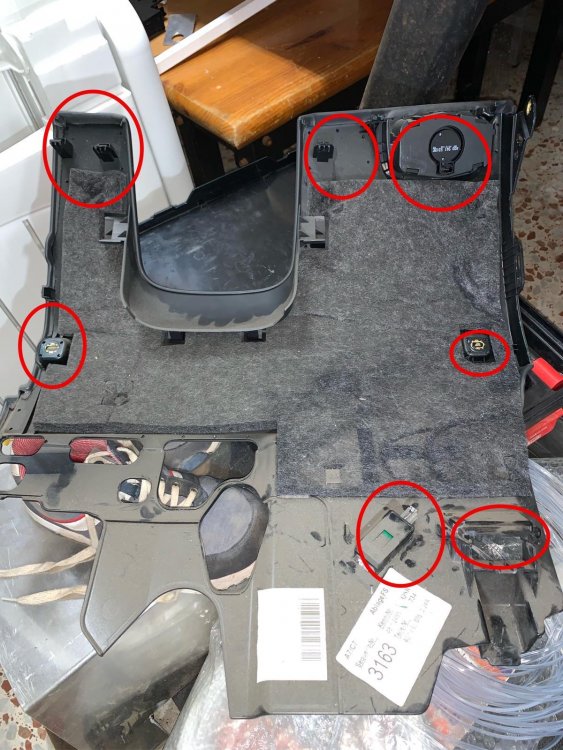

3º Desconectamos el mando de luces, la luz de los pies y sacamos el conector OBD de la tapa. (Foto 2)

4º Desmontamos la tapa que cubre el embudo al deposito del agua y el liquido de frenos

      -Hay que quitar primero unas piezas de corcho de la goma, van sujetas con 2 grapas cada una

      -Tiramos de la goma, va a presión

      -Tiramos de la tapa grande

5º Quitamos 2 tornillos que sujetan el embudo al deposito de agua y lo sacamos. El deposito del agua va dentro de la aleta izquierda, mientras el nivel de agua no este hasta arriba, no se derrama el agua.

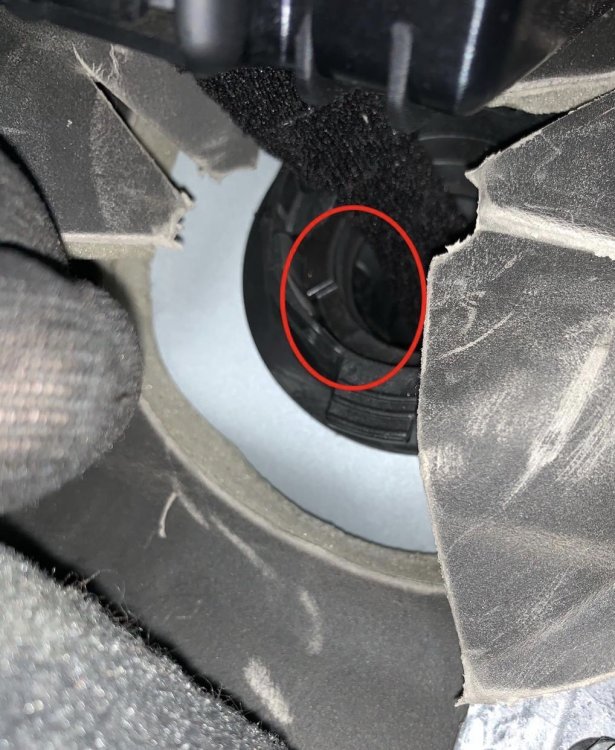

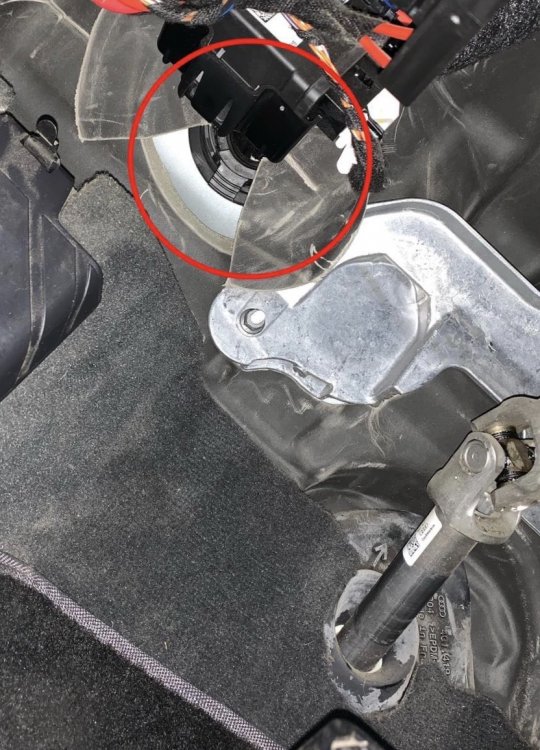

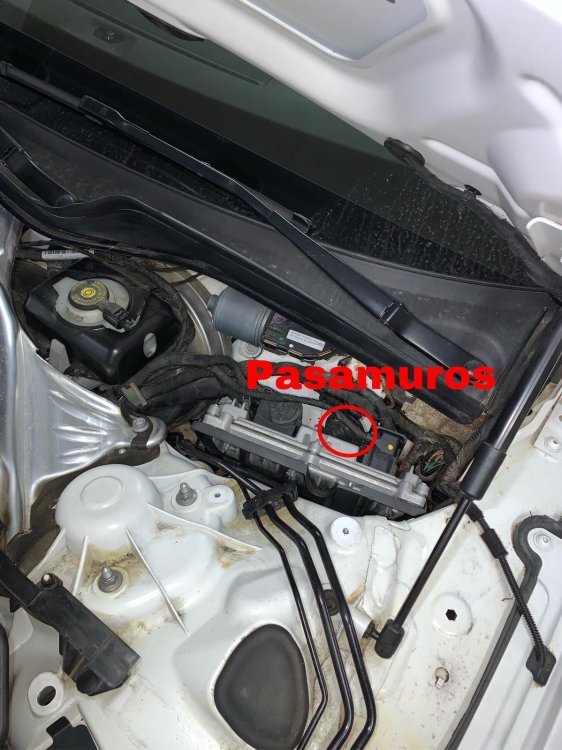

6º Justo debajo de la centralita, tenemos un pasamuros de cables y tiene 2 pitorros de goma, 1 de estos pitorros lo usaremos para pasar el cable de la cámara y positivo y negativo de ésta. El pasamuros también se accede desde debajo del volante, yo pase el cable de dentro para fuera, me fue mas cómodo. (Foto 3, 4, 5 y 6)

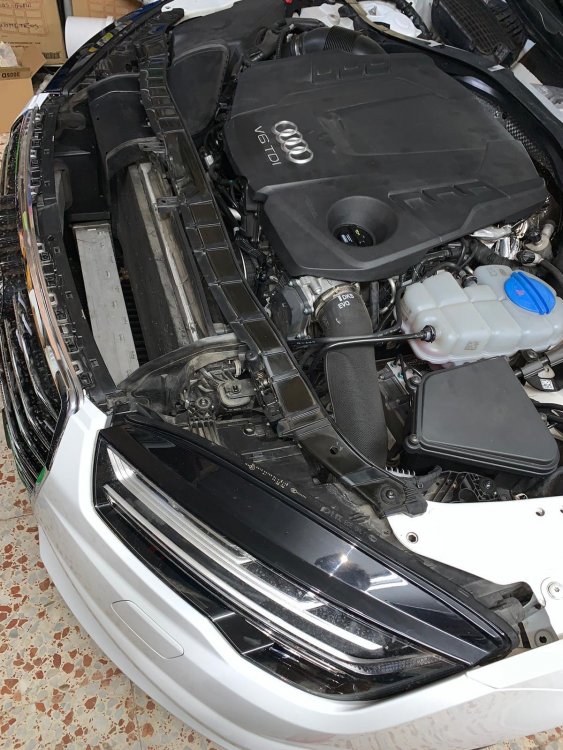

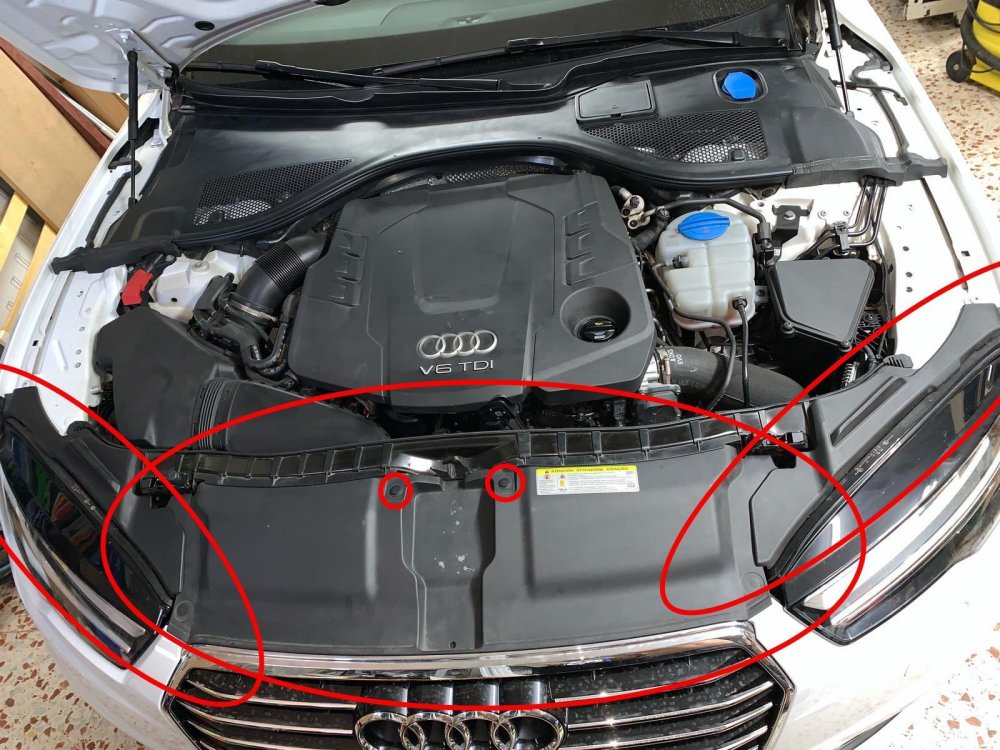

7º Desmontamos unas tapas que van encima de los faros, van con grapas (Foto 7)

8º Quitamos 2 tornillos que van encima de la tapa que cubre el radiador y la parrilla frontal, y la tapa sale a presión (Foto 7)

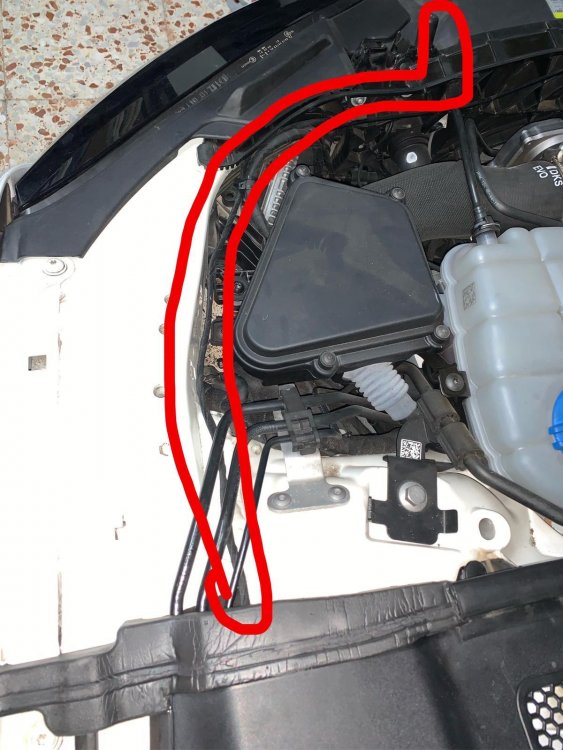

9º Yo pase el cable por aquí (Foto

10º Desmontamos la guantera, va sujeta con 5 tornillos hexagonales, 3 dentro de la guantera y 2 debajo

11º Sacamos la botonera del clima (sale a presión haciendo palanca por la izquierda y derecha)

12º Sacamos la radio, quitamos el tornillo hexagonal que tiene debajo, sacamos un poco y desconectamos los cables del airbag, parking, alerón y Start-stop para poder sacar la radio entera. Una vez fuera desconectamos todos los cables de la radio

13º El cable dentro del habitáculo lo sujete con bridas y use el hueco de la radio para pasar el cable hacia el lado de la guantera, que es donde tendremos la interface de video (no original) o en mi caso, una interface Android con entradas de cámaras traseras y delanteras.

14º Ya solo queda volver a montar todo jajaja, por cierto, al desconectar la radio, el climatizador, el airbag etc, se crearan errores, necesitaras borrarlos y listo



Un saludo.
