Pantalla coika Audi a4 b8

[Farn68]

hace 4 horas, Parzival dijo:



Pues le das a "ajustes" en la pantalla principal. Luego a "about" y ahí a "factory settings". Luego metes 8888 y te sale ese menú. Pero no sé si es el menú oculto del que hablan más atrás, porque ahí no me deja cambiar nada del tipo de cámara de marcha atrás ni nada...



En tu menú los ajustes de la cámara aparecen donde pone "Back car".

No tienen nada que ver con los de mi pantalla. Son bastante diferentes. Luego te lo muestro.

[Farn68]

hace 3 horas, Carlos Pareja dijo:

Hola a todos!


Necesito algo de ayuda: compré una pantalla Coika y la instalé ayer en un A4 B8 del 2013, originalemnte con Concert Radio. Todo va bien salvo un par de cosas: me sale el testigo de airbag encendido entre los relojes del volante y no consigo que se escuche sonido. El sonido conseguí que funcionara durante 5 segundos después de resetear a valores de serie, pero luego paró y nada. El teléfono se escucha.



El problema es que la pantalla venía sin instrucciones y no consigo encontrar ningún enlace o dirección de sporte técnico.



Podríais echarme un cable??



Mucjas gracias!



Por partes:

 El aviso de fallo en airbag es por el botón del "warning". Necesitas intercalar un cable específico y dejar escondido y conectado el botón original. No hay otra forma.

Respecto al sonido, debes seleccionar en tu radio el botón "media" para escuchar lo que sale de tu pantalla.



Pásate por el hilo "Pantalla de 10'25" genérica "



Hay muchísima info que te puede servir.

Editado 10 de Agosto del 2023 por Farn68

[Parzival]

hace 49 minutos, Farn68 dijo:



En tu menú los ajustes de la cámara aparecen donde pone "Back car".

No tienen nada que ver con los de mi pantalla. Son bastante diferentes. Luego te lo muestro.

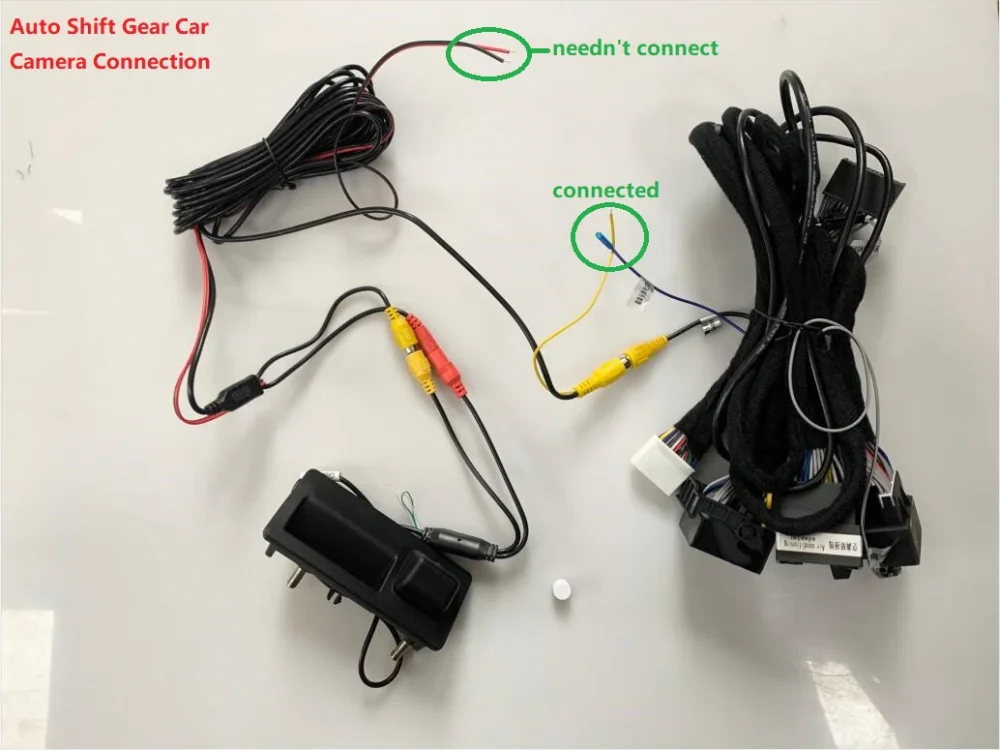

Sí, ese otro menú también lo he bicheado un poco. El chino me dijo que debía quitar que no fuese la original y algo más. Por ver si sirve de algo, este es el diagrama que me mandó el chino por ser un Q5 automático, y tal cual lo he puesto yo y se me ven solo las líneas de trazada:







[Farn68]

hace 1 hora, Parzival dijo:



Sí, ese otro menú también lo he bicheado un poco. El chino me dijo que debía quitar que no fuese la original y algo más. Por ver si sirve de algo, este es el diagrama que me mandó el chino por ser un Q5 automático, y tal cual lo he puesto yo y se me ven solo las líneas de trazada:















Creo que el problema es que la cámara no está recibiendo alimentación. Simplemente.

[Parzival]

hace 5 minutos, Farn68 dijo:



Creo que el problema es que la cámara no está recibiendo alimentación. Simplemente.

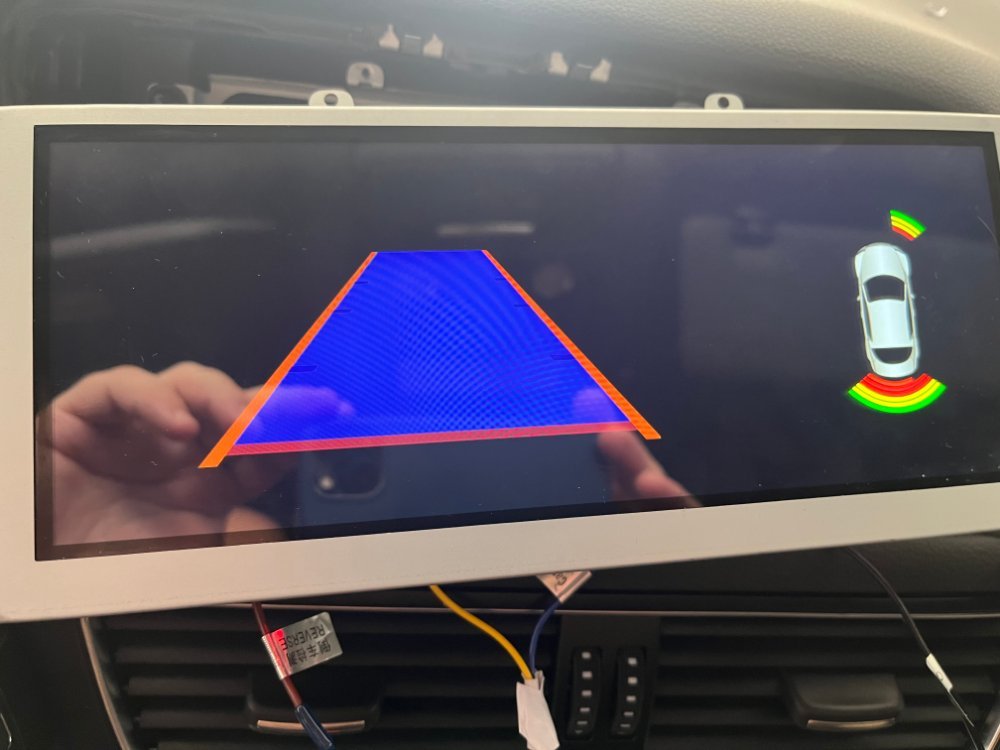

Sí, eso me imaginaba, pero la alimentación viene de un mazo que sale de la pantalla. Lo he apretado bien por si es que estaba flojo, pero nada. Entiendo que si la pantalla funciona bien, debería de dar alimentación por ahí, ¿no? Salvo que sea algo de configuración…

[Farn68]

hace 55 minutos, Parzival dijo:

Sí, eso me imaginaba, pero la alimentación viene de un mazo que sale de la pantalla. Lo he apretado bien por si es que estaba flojo, pero nada. Entiendo que si la pantalla funciona bien, debería de dar alimentación por ahí, ¿no? Salvo que sea algo de configuración…



No.

Del mazo que viene de la pantalla tienes que localizar un cable que lleva 12v. al meter marcha atrás. Y hay otro que detecta cuando ésta se conecta y envía señal a la pantalla para mostrar la imagen.

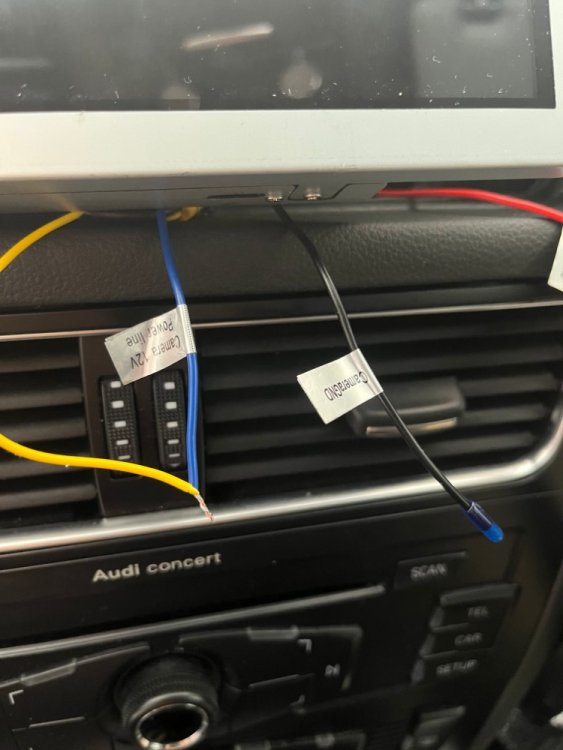

Busca los cables etiquetados como "back cam" , "reverse" o similar...y que lleve tensión. Puede que sea el azul que sale en tu foto.

Por eso el cable de alimentación de la cámara es tan largo. Para que lo lleves hasta la zona de conexión de la pantalla.



Por lo que veo en ese esquema es que sólo has conectado señal de vídeo RCA y cable de activación de pantalla. Por lo demás, la cámara está "out".

[Farn68]

@Parzival

Conecta el cable de alimentación positivo (rojo) de la cámara con el cable azul de la pantalla. El negativo (negro) de la camara con el que pone "camera ground".

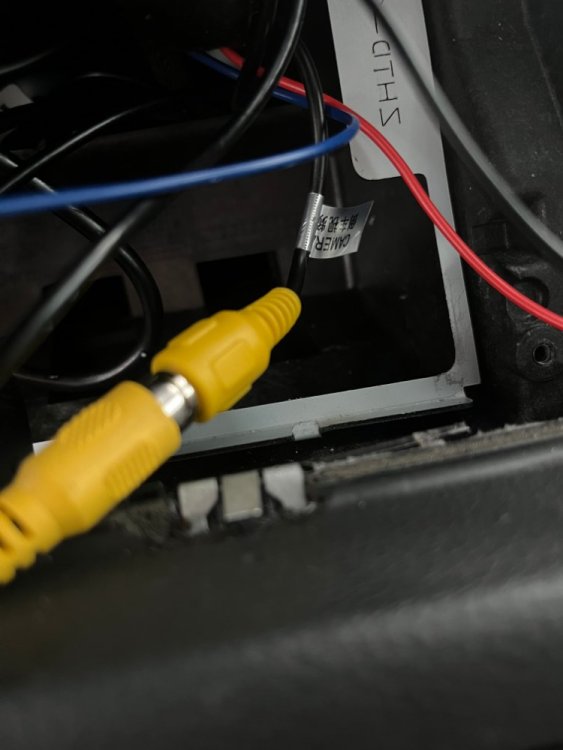

RCA amarillo ya esta donde debe, y el cablecito que sale de ese RCA conéctalo al cable de la alimentación de la cámara y al azul.



Pruébalo de esta forma y me dices.



[Parzival]

hace 47 minutos, Farn68 dijo:

@Parzival

Conecta el cable de alimentación positivo (rojo) de la cámara con el cable azul de la pantalla. El negativo (negro) de la camara con el que pone "camera ground".

RCA amarillo ya esta donde debe, y el cablecito que sale de ese RCA conéctalo al cable de la alimentación de la cámara y al azul.



Pruébalo de esta forma y me dices.





Vale, ya entiendo... Entonces los cables que en el esquema del chino pone "needn't connect" (rojo y negro que he dejado sueltos en el portón) hay que pasarlos adelante y conectar el rojo con el amarillo que hay junto al cabezal RCA al azul de la pantalla, y el negro a otro negro que pone "camera ground". Pues vaya gracia, toca desmontar todo. Lo probaré primero pasándolo fuera de la moldura a ver. Muchas gracias!

[Farn68]

hace 10 horas, Parzival dijo:



Vale, ya entiendo... Entonces los cables que en el esquema del chino pone "needn't connect" (rojo y negro que he dejado sueltos en el portón) hay que pasarlos adelante y conectar el rojo con el amarillo que hay junto al cabezal RCA al azul de la pantalla, y el negro a otro negro que pone "camera ground". Pues vaya gracia, toca desmontar todo. Lo probaré primero pasándolo fuera de la moldura a ver. Muchas gracias!



Rectifico!!

Acabo de ver en tu última foto un cable marrón con la etiqueta "reverse". Ahi debes conectar el cable que sale del RCA.

El resto tal cual te he comentado.

[brizard]

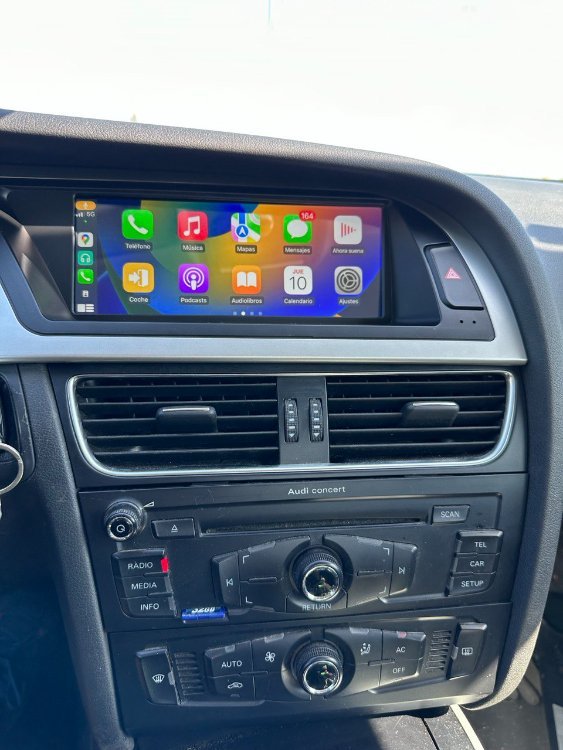

Buenos días, pantalla instalada ayer y funcionando perfectamente.

Se conecta a Carplay por bluetooth muy bien y hoy es la prueba de fuego. Un viaje de 4 horas donde comprobaré si se desconecta en algún momento o no.

Cuando vuelva del viaje tengo que poner bien los cables ya no que no encaja bien la radio (se ven bien en la foto que no encaja bien). Aprovecharé ya a montar la cámara trasera que he pedido y que me debería llegar hoy o el lunes.

El clima no lo puedo manejar desde la pantalla, no sé si es que no se puede o que no he hecho bien las conexiones. El caso es que si cambio la temperatura desde su mando de control me aparecen los grados en la pantalla.

Tampoco tengo muy claro cómo funciona el manos libres, mi A4 tiene manos libres integrado.

Por lo demás, y con lo poco que lo he probado, contento en líneas generales.

Ya os pediré ayuda para instalar la cámara trasera



[Farn68]

hace 2 horas, brizard dijo:

Buenos días, pantalla instalada ayer y funcionando perfectamente.

Se conecta a Carplay por bluetooth muy bien y hoy es la prueba de fuego. Un viaje de 4 horas donde comprobaré si se desconecta en algún momento o no.

Cuando vuelva del viaje tengo que poner bien los cables ya no que no encaja bien la radio (se ven bien en la foto que no encaja bien). Aprovecharé ya a montar la cámara trasera que he pedido y que me debería llegar hoy o el lunes.

El clima no lo puedo manejar desde la pantalla, no sé si es que no se puede o que no he hecho bien las conexiones. El caso es que si cambio la temperatura desde su mando de control me aparecen los grados en la pantalla.

Tampoco tengo muy claro cómo funciona el manos libres, mi A4 tiene manos libres integrado.

Por lo demás, y con lo poco que lo he probado, contento en líneas generales.

Ya os pediré ayuda para instalar la cámara trasera







El clima NO se maneja desde la pantalla en ningún caso. Sólo aparecen los controles de velocidad-temperatura-salidas de aire cuando los manipulas desde el climatizador.

Respecto al Bluetooth, si no quieres tener conflicto entre el original y el de la pantalla, deberás deshabilitar el del coche. El de la pantalla te ofrece A2DP y llamadas. El original sólo llamadas...pero el micrófono de la pantalla va integrado y su calidad es inferior al original. No se puede tener todo...

[Farn68]

CONFIGURACIÓN DE LA CÁMARA TRASERA



En función de la cámara que hayáis comprado o si la tenéis original, hay una serie de ajustes que podréis modificar desde la pantalla para que todo funcione como debe. Aquí no voy a explicar el conexionado de la cámara, pues ya se ha explicado con anterioridad y hay algunas variantes.



Accedemos a CONFIGURACION:



Después CONFIGURACIÓN bajo contraseña (8888) en mi caso:



Seleccionamos MODO DE MARCHA ATRÁS:



Se abre un desplegable con las distintas opciones:



En mi caso, la opción que me funciona es la primera que aparece "Modificación del modo de marcha atrás"

Decir también que yo llevo activada la opción"Detección del hardware de luz de marcha atrás " pues la alimentación de la cámara la saqué directamente de la luz de marcha atrás y llevo un relé para estabilizar la señal.







Nota:

El reflejo en la pantalla no me hace justicia. En vivo soy UN POCO más guapo.





Editado 11 de Agosto del 2023 por Farn68

[chuzzxx]

hace 1 hora, Farn68 dijo:

CONFIGURACIÓN DE LA CÁMARA TRASERA



En función de la cámara que hayáis comprado o si la tenéis original, hay una serie de ajustes que podréis modificar desde la pantalla para que todo funcione como debe. Aquí no voy a explicar el conexionado de la cámara, pues ya se ha explicado con anterioridad y hay algunas variantes.



Accedemos a CONFIGURACION:



Después CONFIGURACIÓN bajo contraseña (8888) en mi caso:



Seleccionamos MODO DE MARCHA ATRÁS:



Se abre un desplegable con las distintas opciones:



En mi caso, la opción que me funciona es la primera que aparece "Modificación del modo de marcha atrás"

Decir también que yo llevo activada la opción"Detección del hardware de luz de marcha atrás " pues la alimentación de la cámara la saqué directamente de la luz de marcha atrás y llevo un relé para estabilizar la señal.







Nota:

El reflejo en la pantalla no me hace justicia. En vivo soy UN POCO más guapo.





[brizard]

hace 6 horas, Farn68 dijo:



El clima NO se maneja desde la pantalla en ningún caso. Sólo aparecen los controles de velocidad-temperatura-salidas de aire cuando los manipulas desde el climatizador.

Respecto al Bluetooth, si no quieres tener conflicto entre el original y el de la pantalla, deberás deshabilitar el del coche. El de la pantalla te ofrece A2DP y llamadas. El original sólo llamadas...pero el micrófono de la pantalla va integrado y su calidad es inferior al original. No se puede tener todo...

Gracias. No sabía si existía la posibilidad de manejar el clima desde la pantalla.
Respecto al Bluetooth la pantalla me vino con un micro, así que, en ese sentido, no debería haber mucho problema de calidad creo yo. Esta semana probaré a ver qué tal me escuchan y, si me oyen bien, desactivo el del coche.
Por lo demás va perfecto. Viaje de casi 5 horas y no se ha desconectado el CarPlay en ningún momento.
El táctil no sé si soy yo o no va demasiado fino, a veces tengo que dar una par de veces para que me haga caso.

[Cydonia]

En 10/8/2023 a las 19:04, Parzival dijo:



Sí, ese otro menú también lo he bicheado un poco. El chino me dijo que debía quitar que no fuese la original y algo más. Por ver si sirve de algo, este es el diagrama que me mandó el chino por ser un Q5 automático, y tal cual lo he puesto yo y se me ven solo las líneas de trazada:







Para confundir un poco más al personal, decirte que, cuando hice pruebas en su momento, tenía los cables conerctados como tú ahora y la cámara me funcionaba. Es como me dijo el chino, solamente el conector optico y el cable amarillo con el azul.

Pero bueno, verás que hablo en pasado. Eso es porque, al ser mi coche un modelo Cabrio, la pieza donde va la cámara es distinta, y no pude instalarla debidamente. (está mi drama unas páginas más atras contado) Ahora, tras haber cortado cables y resoldado, con todo conectado, la cámara no me funciona. Probé con otra de otra marca, pero tampoco me sirve.

Así que tengo un pitoste, porque no sé si mi problema es el cable en general (ya que tmb tube que cortarlo y resoldfarlo para que me pasase por una goma al interior, aunque en su momento hice pruebas y funcionaba), si es la cámara en sí, o que no está obteniendo energía. Yo crero al 99% que es lo último, pero no sé cómo comprobarlo; ¿hay alguna forma sencilla de darle energía a la cámara sin tener que puentear el cable de la luz trasera, o destrozos similares? ¿De conectarla a una pila o algo, solo para comprobar si el problema es la electricidad?

En otro orden de cosas, ¿os funciona la entrada Aux del coche? A mí no me funciona ni aún activándola en Opciones.
