Cámara trasera

[gufi3883]

Hola.

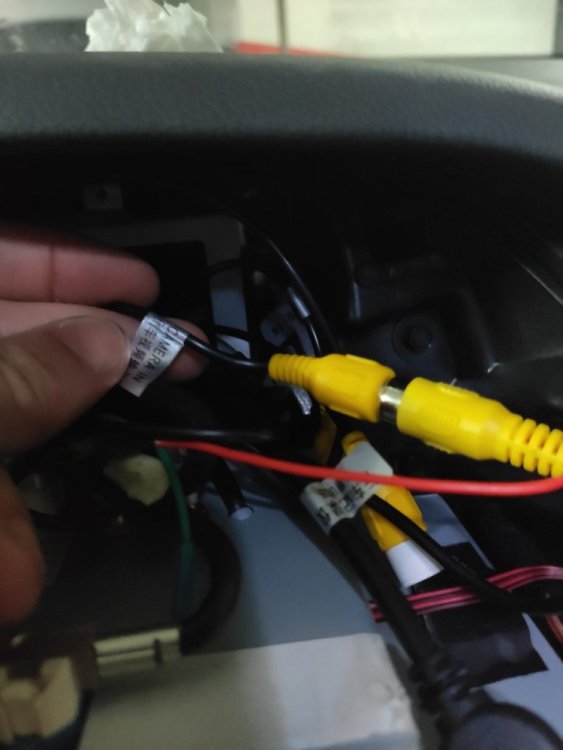

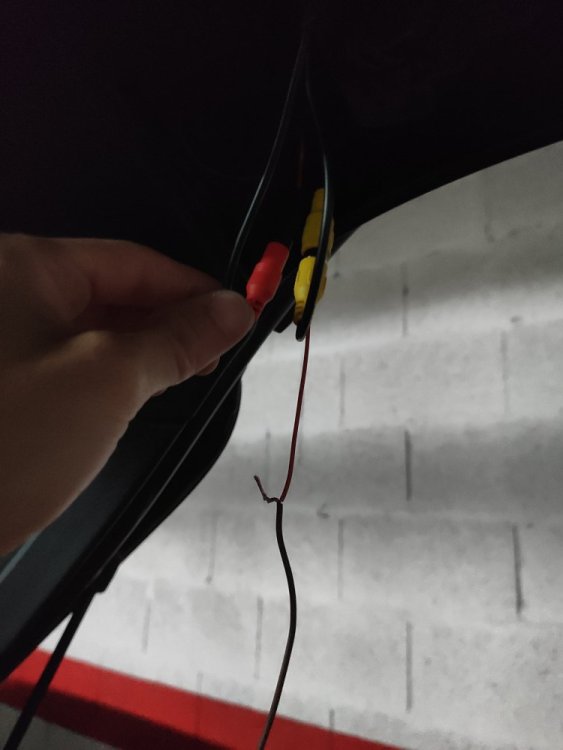

Estoy intentando instalar la cámara trasera a mi pantalla coika y no tengo cojonxx de echarla a andar. A ver si me podéis echar una mano. En la última foto el cable está empalmado con el rojo y a su vez conectado al cable blanco y negro de la luz de marcha atrás. El negro lo he conectado a un tornillo donde hay un tocho de cables marrones.

[Farn68]

hace 6 horas, gufi3883 dijo:

Hola.

Estoy intentando instalar la cámara trasera a mi pantalla coika y no tengo cojonxx de echarla a andar. A ver si me podéis echar una mano. En la última foto el cable está empalmado con el rojo y a su vez conectado al cable blanco y negro de la luz de marcha atrás. El negro lo he conectado a un tornillo donde hay un tocho de cables marrones.







Pásate por este hilo a ver si te ayuda en algo...



https://www.audisport-iberica.com/foro/topic/393177-pantalla-android-1025-genérica/?do=findComment&comment=5190455



[Moncho2]

En 29/7/2022 a las 0:20, Farn68 dijo:



Pásate por este hilo a ver si te ayuda en algo...



https://www.audisport-iberica.com/foro/topic/393177-pantalla-android-1025-genérica/?do=findComment&comment=5190455



Hola

En su día, cuando instalé la pantalla Android, dejé pendiente la instalación de la cámara trasera (solo de pensar en desmontar y tirar cableado me dio el bajón)... Tendré que algún día retomar la tarea y volver a empaparme de los pasos a seguir y el material a comprar.... Gracias por recordármelo.  Lo añadiré a mi lista de tareas de cosas de que hacer antes de cumplir los 60



PD: Hasta había comprado un pasacables, robacorrientes, cableado...

Editado 30 de Julio del 2022 por Moncho2

[Farn68]

Cuando te animes a hacerlo, @Moncho2 andaré por aquí si me necesitas. Recordaremos buenos ratos...

[Moncho2]

hace 2 horas, Farn68 dijo:

Cuando te animes a hacerlo, @Moncho2 andaré por aquí si me necesitas. Recordaremos buenos ratos...

Muy amable Farn . Gracias

[Puffy]

En 28/7/2022 a las 17:41, gufi3883 dijo:

Hola.

Estoy intentando instalar la cámara trasera a mi pantalla coika y no tengo cojonxx de echarla a andar. A ver si me podéis echar una mano. En la última foto el cable está empalmado con el rojo y a su vez conectado al cable blanco y negro de la luz de marcha atrás. El negro lo he conectado a un tornillo donde hay un tocho de cables marrones.





no se si lo has solucionado, pero me pasó algo parecido con un Q5;



Tras volverme loco, decidí dejarla desconectada quitando los cables rojo/negro y...funcionó



Si no lo he entendido mal, lo único que has de hacer es desconectarlos (los únicos cables a conectar son la toma amarilla del RCA y el cable rojo/azul en la parte de la pantalla. En la parte de la camara, esos cable NO SON NECECESARIOS y solo impiden que funcione correctamente

[gufi3883]

Hola @Farn68y @Puffy. He probado de todas las formas y nada no consigo que funcione. A la cámara le llega corriente, lo he comprobado. Le he puesto un filtro de potencia y nada. No hace absolutamente nada como si no hubiera conectado nada. He probado en todas las tomas amarillas y en todos los cables. No se que más hacer.

[Farn68]

hace 6 horas, gufi3883 dijo:

Hola @Farn68y @Puffy. He probado de todas las formas y nada no consigo que funcione. A la cámara le llega corriente, lo he comprobado. Le he puesto un filtro de potencia y nada. No hace absolutamente nada como si no hubiera conectado nada. He probado en todas las tomas amarillas y en todos los cables. No se que más hacer.



Vamos a ver si logramos hacerla funcionar:

¿Que cables tiene tu cámara?

Dimelos todos, no te saltes ninguno.

[gufi3883]

hace 10 horas, Farn68 dijo:



Vamos a ver si logramos hacerla funcionar:

¿Que cables tiene tu cámara?

Dimelos todos, no te saltes ninguno.

Hola. Muchas gracias por la ayuda.

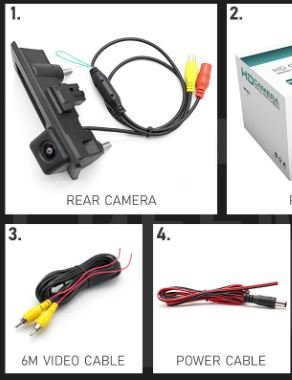

En la parte de la cámara tiene un conector amarillo de donde sale otro cable pequeño en rojo. Después también hay otro conector en negro que tiene 2 cables (negro/rojo y rojo) y los típicos cables blanco y otro verde que si los cortas cambia la resolución y las líneas. Y en la parte de la pantalla lleva conector amarillo y otro cable pequeño que sale de dicho conector. A ver si esta tarde puedo y le saco alguna foto. Adjunto foto del vendedor. Muchas gracias compañero.

[Puffy]

Te paso lo que me indicaron a mí:



Esto es para pantalla y cámara comprada a Coika, para un Q5 con cambio automático (si es manual debe variar porque a mí me lo preguntaron); los dos ultimos pasos no fueron necesarios porque la detectó sin problemas



on screen power cable have one blue wire " camera 12v ", connect with rear camera yellow wire

also have one yellow RCA “ camera video in" connect with rear camera RCA cable

then enter to setting , enter to factory setting code is 8888 reverse mode set to " AHD 1"

cut the green wire on camera power cable

[Farn68]

@gufi3883 así a bote pronto te diré que los cablecitos de las lineas guía no intervienen aquí.

El negativo lo has puesto en la toma de masa a la que van todos los cables en ese tornillo del maletero. OK.

EL RCA no tiene equivocación. "REAR CAM" o algo asi.

El rojo de alimentación al cable "blanco" del piloto trasero (positivo marcha atrás) tal como se explica unas páginas más atrás.

Finalmente, el cable (si lo lleva) que sale del RCA y que se conecta al cable de la pantalla que pone "BACK".



Si finalmente lo conectas así y la imagen se ve mal o se pone en negro, ya hablaríamos de poner un relé para limpiar señal Canbus. Pero ahora no quiero liarte...



De todos modos también podría ser una mala configuración en los ajustes de la pantalla. Prueba lo que te comenta el compañero @Puffy. A mi me costó varios intentos conseguir que se viera de forma correcta.



Mantennos informados.

Editado 18 de Agosto del 2022 por Farn68

[gufi3883]

@Farn68, @Puffy muchas gracias por la ayuda!.

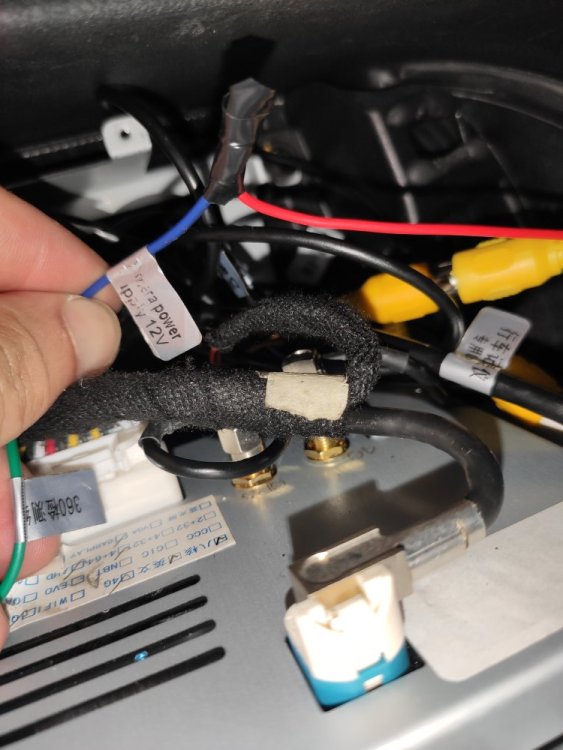

Ya por fin he logrado hacerla funcionar. Lo conecté todo tal como me indicasteis. En la parte de la pantalla, si veis la foto mas arriba, se ve conectado un cable rojo con azul (con la pegatina camera 12v). Después de probar que no funcionaba decidí probar, para descartar, con  los otros cables (negro y rojo). Pues al final ni negro, ni rojo, ni azul, VERDEEE. Estaba por ahí perdido, probé y ya conseguí por lo menos ver las rayas de aparcamiento. Al final tuve que cortar un cable pequeño blanco (esta en la parte de la cámara) y en la configuración de la pantalla solo vale la opción "marcha atrás modificada", todas las demás no van (AHD1, AHD2, CVBS...).

Creo que el chino se equivocó poniendo las pegatinas a los cables, como se ve en la foto, en el azul pone "camera power 12v" y en el verde "360".

Muchas gracias compañeros!!!



Parte de la pantalla

- RCA amarillo --- RCA amarillo "camera in"

- cable rojo del RCA amarillo --- cable verde "360"



Parte de la cámara

- RCA amarillo -------------------------------------------------------- RCA amarillo

- RCA rojo --- ---------------------------------------------------------RCA negro donde salen 2 cables (rojo, negro)

- cable rojo del RCA amarillo junto con el cable rojo del RCA negro --- cable rojo "OUT" del relé

- cable negro del RCA negro ----------------------------------------- cable negro "OUT" del relé

- cable rojo del relé ---------------------------------------------------cable negro/blanco de la marcha atrás

- cable negro del relé ------------------------------------------------- tornillo de masa

- cortar cable blanco pequeño

Adjunto la foto del relé que le he puesto por si a alguien le sirve de ayuda.



Pantalla

- cambiar la configuración a modo "marcha atrás modificada"









[Farn68]

Pues celebro que por fin lo hayas conseguido!! @gufi3883 . Enhorabuena.

[Puffy]



Perfecto

[Moncho2]

En 19/8/2022 a las 9:18, gufi3883 dijo:

@Farn68, @Puffy muchas gracias por la ayuda!.
Ya por fin he logrado hacerla funcionar. Lo conecté todo tal como me indicasteis. En la parte de la pantalla, si veis la foto mas arriba, se ve conectado un cable rojo con azul (con la pegatina camera 12v). Después de probar que no funcionaba decidí probar, para descartar, con  los otros cables (negro y rojo). Pues al final ni negro, ni rojo, ni azul, VERDEEE. Estaba por ahí perdido, probé y ya conseguí por lo menos ver las rayas de aparcamiento. Al final tuve que cortar un cable pequeño blanco (esta en la parte de la cámara) y en la configuración de la pantalla solo vale la opción "marcha atrás modificada", todas las demás no van (AHD1, AHD2, CVBS...).

Creo que el chino se equivocó poniendo las pegatinas a los cables, como se ve en la foto, en el azul pone "camera power 12v" y en el verde "360".

Muchas gracias compañeros!!!



Parte de la pantalla

- RCA amarillo --- RCA amarillo "camera in"

- cable rojo del RCA amarillo --- cable verde "360"



Parte de la cámara

- RCA amarillo -------------------------------------------------------- RCA amarillo

- RCA rojo --- ---------------------------------------------------------RCA negro donde salen 2 cables (rojo, negro)

- cable rojo del RCA amarillo junto con el cable rojo del RCA negro --- cable rojo "OUT" del relé

- cable negro del RCA negro ----------------------------------------- cable negro "OUT" del relé

- cable rojo del relé ---------------------------------------------------cable negro/blanco de la marcha atrás

- cable negro del relé ------------------------------------------------- tornillo de masa

- cortar cable blanco pequeño

Adjunto la foto del relé que le he puesto por si a alguien le sirve de ayuda.



Pantalla

- cambiar la configuración a modo "marcha atrás modificada"











En 19/8/2022 a las 9:18, gufi3883 dijo:

@Farn68, @Puffy muchas gracias por la ayuda!.
Ya por fin he logrado hacerla funcionar. Lo conecté todo tal como me indicasteis. En la parte de la pantalla, si veis la foto mas arriba, se ve conectado un cable rojo con azul (con la pegatina camera 12v). Después de probar que no funcionaba decidí probar, para descartar, con  los otros cables (negro y rojo). Pues al final ni negro, ni rojo, ni azul, VERDEEE. Estaba por ahí perdido, probé y ya conseguí por lo menos ver las rayas de aparcamiento. Al final tuve que cortar un cable pequeño blanco (esta en la parte de la cámara) y en la configuración de la pantalla solo vale la opción "marcha atrás modificada", todas las demás no van (AHD1, AHD2, CVBS...).

Creo que el chino se equivocó poniendo las pegatinas a los cables, como se ve en la foto, en el azul pone "camera power 12v" y en el verde "360".

Muchas gracias compañeros!!!



Parte de la pantalla

- RCA amarillo --- RCA amarillo "camera in"

- cable rojo del RCA amarillo --- cable verde "360"



Parte de la cámara

- RCA amarillo -------------------------------------------------------- RCA amarillo

- RCA rojo --- ---------------------------------------------------------RCA negro donde salen 2 cables (rojo, negro)

- cable rojo del RCA amarillo junto con el cable rojo del RCA negro --- cable rojo "OUT" del relé

- cable negro del RCA negro ----------------------------------------- cable negro "OUT" del relé

- cable rojo del relé ---------------------------------------------------cable negro/blanco de la marcha atrás

- cable negro del relé ------------------------------------------------- tornillo de masa

- cortar cable blanco pequeño

Adjunto la foto del relé que le he puesto por si a alguien le sirve de ayuda.



Pantalla

- cambiar la configuración a modo "marcha atrás modificada"









 Muchas gracias por explicarlo todo, seguro que ayudarás a más de uno (lo mismo hasta a mí )
