Cámara trasera

[gufi3883]

En 24/8/2022 a las 18:49, Moncho2 dijo:



 Muchas gracias por explicarlo todo, seguro que ayudarás a más de uno (lo mismo hasta a mí )

hola.

No hay de que, con lo poquito que sé pues intento ayudar...

Gracias.

[Matrax44]

En 19/8/2022 a las 9:18, gufi3883 dijo:

@Farn68, @Puffy muchas gracias por la ayuda!.
Ya por fin he logrado hacerla funcionar. Lo conecté todo tal como me indicasteis. En la parte de la pantalla, si veis la foto mas arriba, se ve conectado un cable rojo con azul (con la pegatina camera 12v). Después de probar que no funcionaba decidí probar, para descartar, con  los otros cables (negro y rojo). Pues al final ni negro, ni rojo, ni azul, VERDEEE. Estaba por ahí perdido, probé y ya conseguí por lo menos ver las rayas de aparcamiento. Al final tuve que cortar un cable pequeño blanco (esta en la parte de la cámara) y en la configuración de la pantalla solo vale la opción "marcha atrás modificada", todas las demás no van (AHD1, AHD2, CVBS...).

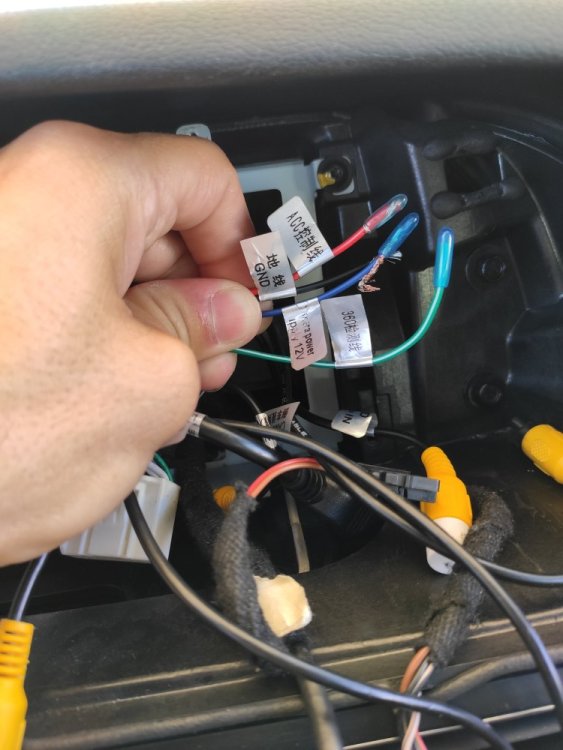

Creo que el chino se equivocó poniendo las pegatinas a los cables, como se ve en la foto, en el azul pone "camera power 12v" y en el verde "360".

Muchas gracias compañeros!!!



Parte de la pantalla

- RCA amarillo --- RCA amarillo "camera in"

- cable rojo del RCA amarillo --- cable verde "360"

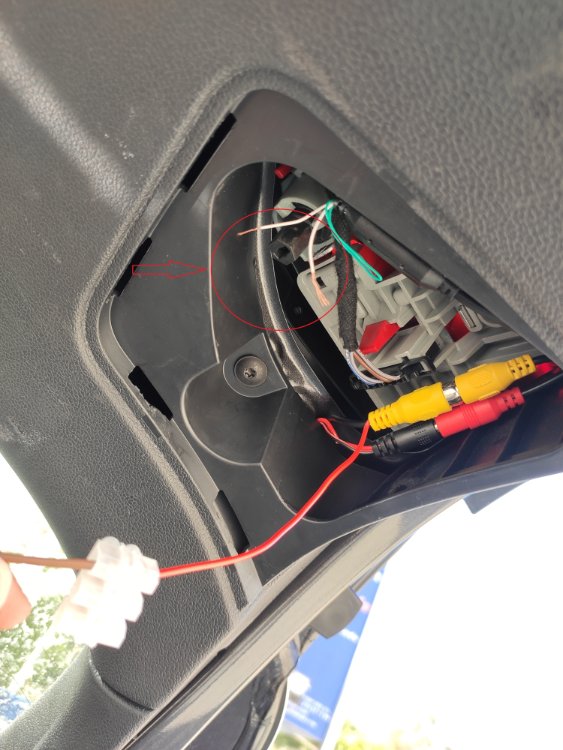

Parte de la cámara

- RCA amarillo -------------------------------------------------------- RCA amarillo

- RCA rojo --- ---------------------------------------------------------RCA negro donde salen 2 cables (rojo, negro)

- cable rojo del RCA amarillo junto con el cable rojo del RCA negro --- cable rojo "OUT" del relé

- cable negro del RCA negro ----------------------------------------- cable negro "OUT" del relé

- cable rojo del relé ---------------------------------------------------cable negro/blanco de la marcha atrás

- cable negro del relé ------------------------------------------------- tornillo de masa

- cortar cable blanco pequeño

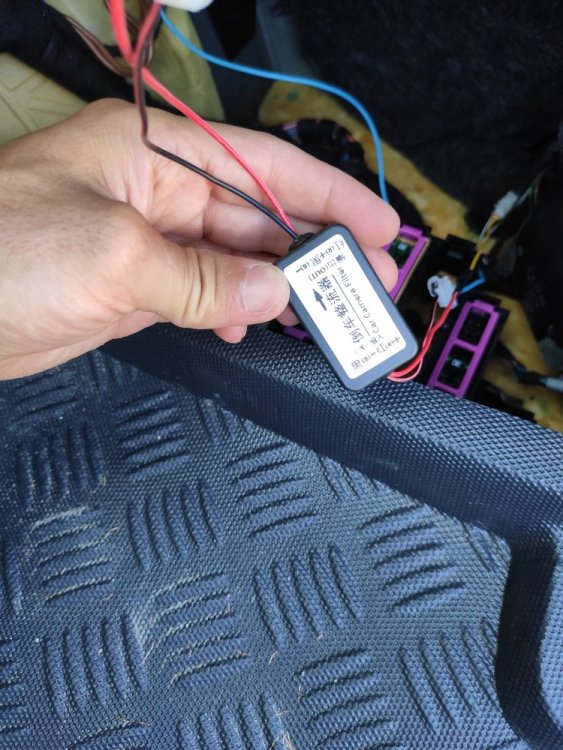

Adjunto la foto del relé que le he puesto por si a alguien le sirve de ayuda.



Pantalla

- cambiar la configuración a modo "marcha atrás modificada"









Buenos días, en marzo monte la pantalla y esta semana con las vacaciones estaba instalando la cámara y me estaba volviendo loco. Llevo tres días y nada, que no funcionaba. Voy a probar cambiando los cables como tú. Es también una coika Gracias

[gufi3883]

En 5/9/2022 a las 8:51, Matrax44 dijo:

Buenos días, en marzo monte la pantalla y esta semana con las vacaciones estaba instalando la cámara y me estaba volviendo loco. Llevo tres días y nada, que no funcionaba. Voy a probar cambiando los cables como tú. Es también una coika Gracias

Hola.

A mí me pasó lo mismo me llevó varios días probando hasta dar con la solución. Ya nos cuentas a ver cómo te ha ido.

[JuanKa_S4]

Muy interesante el post!  Me apunto para hacerle seguimiento!!

[Cydonia]

En 5/9/2022 a las 8:51, Matrax44 dijo:

Buenos días, en marzo monte la pantalla y esta semana con las vacaciones estaba instalando la cámara y me estaba volviendo loco. Llevo tres días y nada, que no funcionaba. Voy a probar cambiando los cables como tú. Es también una coika Gracias

Cómo fue? Pudiste hacerla funcionar?
