Cableado de audio A4 1996

[BKK]

Buenas. Estoy instalando un equipo de sonido y provisionalmente lo voy a dejar con el cableado original del coche. Es un a4 1.8 de 1996. Querría saber si alguien me puede pasar el código de colores de los cables de audio para ver a a que corresponde cada uno. Más adelante puliré la instalación con cable nuevo pero eso ya es otra historia. Gracias de antemano

[BKK]

Perdón, que se me olvidó. Miré en los manuales que hay colgados pero ocurren dos cosas. La primera es que en la página 33 que es la del manual de audio no vienen cuales son los positivos y negativos de cada altavoz. Y la segunda es que en el diagrama que viene no se corresponden los altavoces con los que lleva mi coche. En mi coche hay dos altavoces de medios y dos tweeter en las puertas delanteras, y dos woofer en la bandeja trasera. Gracias y saludos

[BKK]

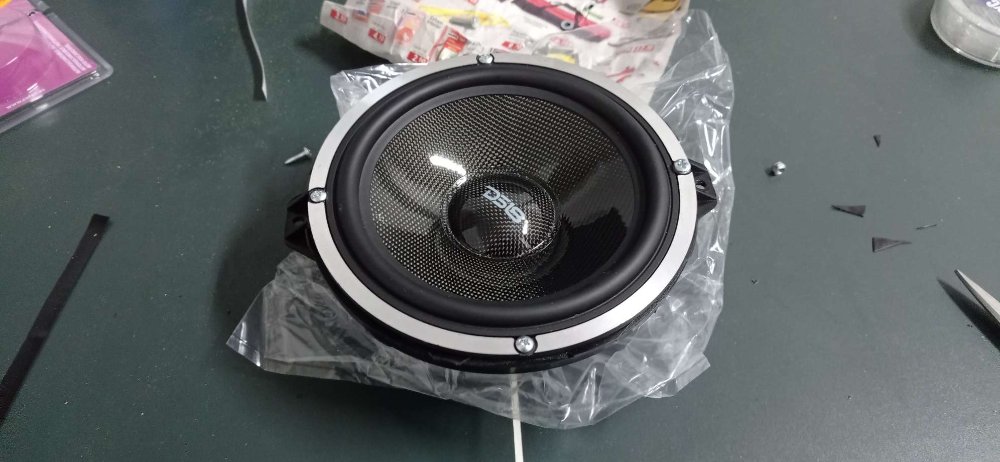

Se que más de uno se va a tirar de los pelos cuando vea ésto. He conseguido estos altavoces a mitad de precio. Estoy haciendo una instalación provisional, ya que la definitiva irá con un ampli. Voy a poner si os parece los problemas que me he ido encontrando y que solución les he dado. Si a alguien se le ocurre algo mejor le agradecería que me lo dijese. Saludos

[BKK]

Empecé con los woofer de la bandeja trasera. Son de 16.5cm. Venden adaptadores para colocarlos. Los que yo compré no acopla an. Los anclajes coincidían pero el cuadrado no entraba en el hueco. Me tocó cortarlos mucho con un alicate de corte. De haberlo sabido me los hubiera fabricado yo mismo. Dejo fotos

Editado 15 de Enero del 2023 por BKK
No vale la foto

[BKK]

Fotos

Editado 15 de Enero del 2023 por BKK

[BKK]

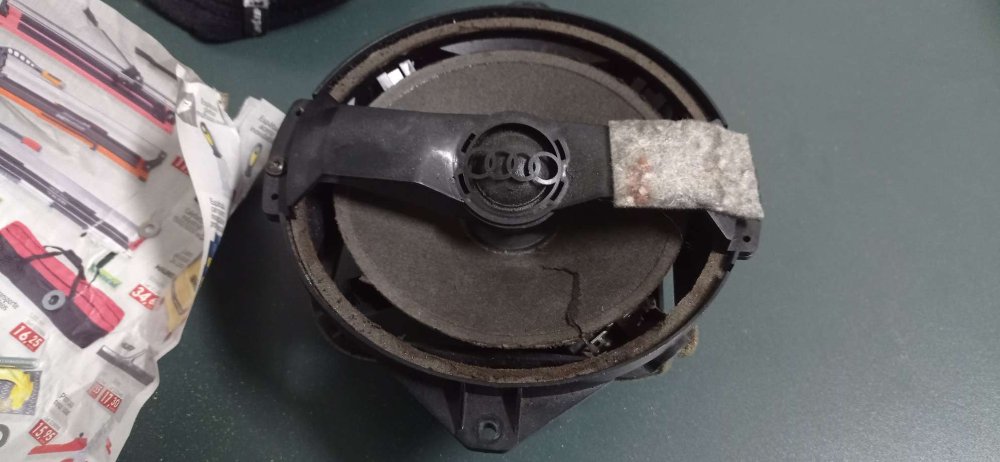

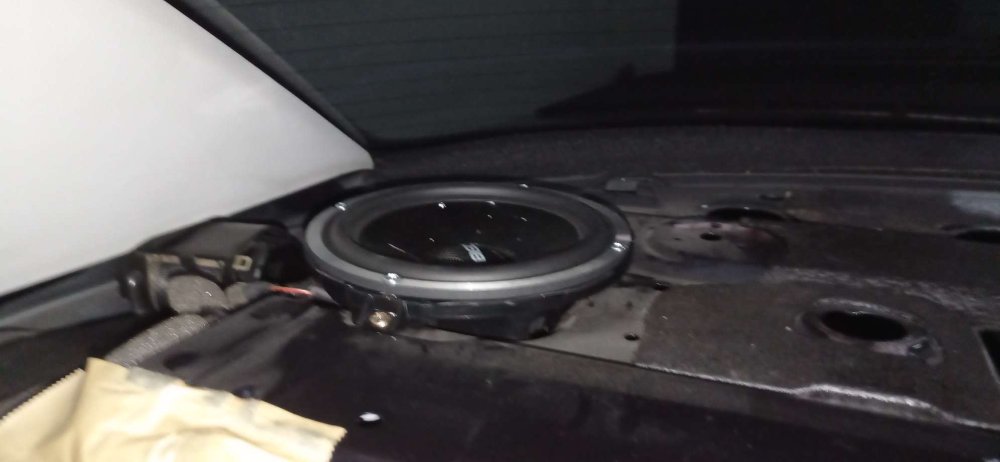

La bandeja trasera podríamos decir que se divide en dos partes. La del propio coche de chapa, y la propia bandeja de MDF (o el material que sea) y fieltro. Hay que quitar esta última. Para ello es necesario quitar el embellecedor de la tercera luz de freno y tres clips que lleva para sujetarla a la parte metálica. Accederemos a ellos a través del maletero. Hay que soltar el conector de la tercera luz de freno y liberar otros dos clips de color blanco con forma de teton. Para ello utilicé un destornillador portapuntas sin puntas. Abatí los asientos traseros para estar más cómodo y tiré desde allí de la bandeja hacia mí. Salió bastante bien. Saque los altavoces antiguos, se puede ver el estado en el que estaban en las fotos. Y monte los nuevos con los adaptadores. Para esta primera conexión provisional utilicé conectores faston. Si no eres un melomano como yo, posiblemente te valga con eso.

[BKK]

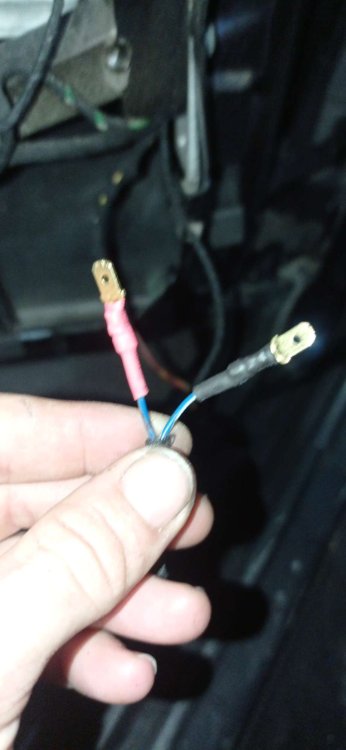

Aquí me encuentro con varios problemas. El primero es que no puedo montar las rejillas de los altavoces que vienen en la bandeja porque me pegan con los propios altavoces, así que de momento decido quitarlas. El cuadrado de los adaptadores no encaja en el cuadrado de la chapa porque el de los adaptadores es más grande, quizá por eso quedan más elevados y pegan con las rejillas de la bandeja. Y el tercer problema que por el cual abrí esta discusión. Los cables de audio llevan muchos colorines y no tengo claro cuales son los positivos y negativos de cada altavoz. Tuve que cortar los conectores que lleva el coche y de momento he puesto faston. Si nadie me puede facilitar el código de colores me tocará desmontar la radio y mirar uno a uno los colores en el conector de de la radio.

[BKK]

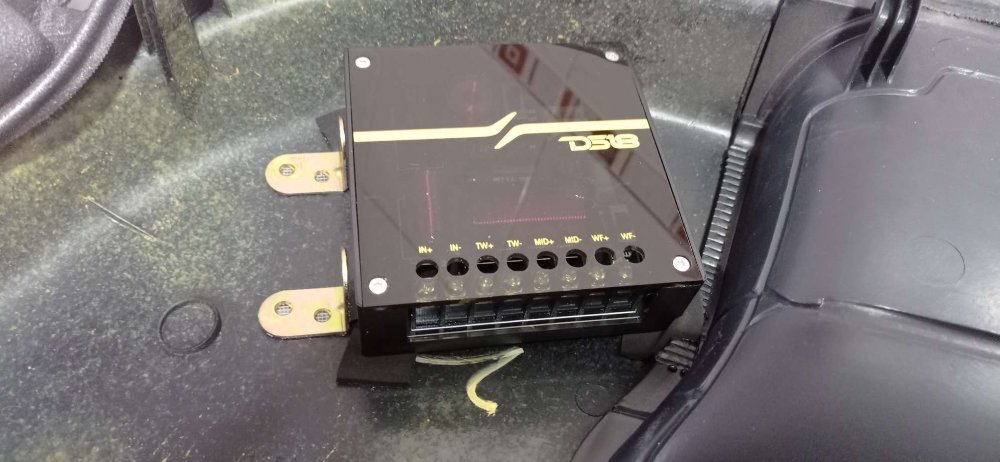

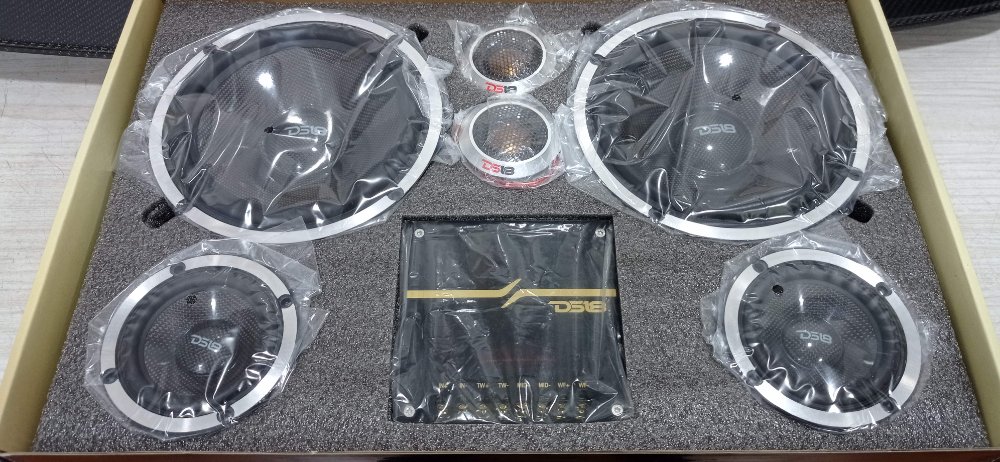

Bueno, estos altavoces como habréis visto en la primera foto, vienen con dos crossfader o divisor de frecuencias. Se me planteo la duda de donde instalarlos, si en el maletero o en otro sitio y al final he decidido montarlo en las puertas delanteras. Lo decidí así porque si los montaba en el maletero me iba a tocar tirar 12 cables del maletero a las puertas delanteras, y de ésta manera tiro 8.

[BKK]

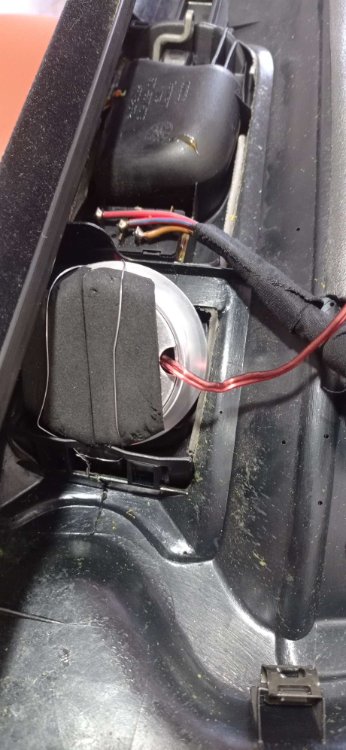

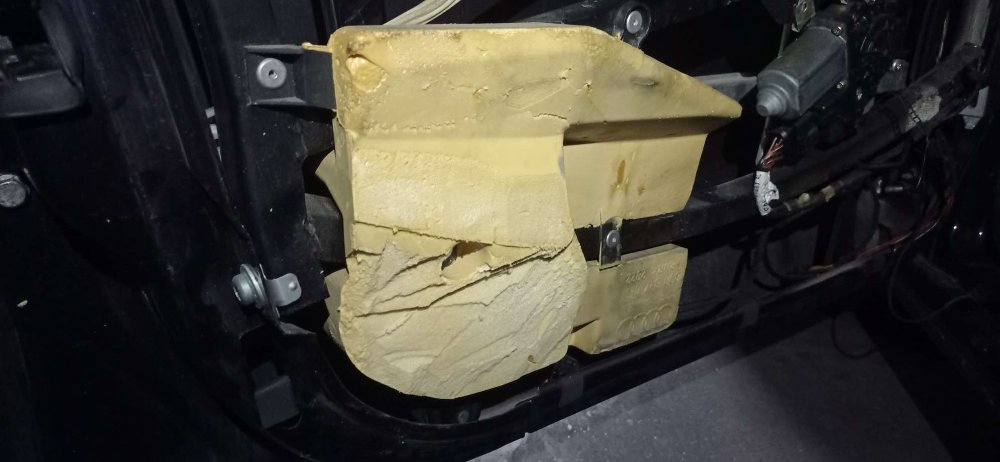

Bueno vamos con las puertas delanteras que aquí es donde hay más tinglao. Hay que sacar los paneles laterales, por aquí se ha explicado varias veces y hay videos en YouTube de como hacerlo. Una vez con el panel fuera se levanta la espuma que protege el panel para acceder a los altavoces. Tengo que decir que al desmontar los paneles de mi coche me he encontrado que están en muy mal estado y que algún gañán metió la mano sin conocimiento. Había bridas sueltas cortadas, cinta de tela rota, cinta de carrocero puesta por ahí, los tetones de las molduras interiores rotos, faltaban las gomas de evitan las vibraciones entre el panel y la propia puerta... Un desastre

[luislucena]

Yo lo unico que te puedo decir que los cables de audio del mio, si la memoria no me falla era todos grises y el positivo llevaba la linea negra.

S2.

[Athabasco]

Te quería haber contestado antes no sabía que te ibas a liar con todo este " follón".

Me estuve mirando el diagrama y por lo que veo eso debe ser para cuando montaban Bosé, por que el que lleve amplificador aparte que yo sepa solo eran esos, por otro lado tienes que contar que precisamente esa combinación llevaban altavoces el las puertas traseras lo mismo que llevan los Avant al no traer bandeja trasera.

Lo de la polaridad no sale marcado en los propios altavoces?

Lo otro que comentabas de que los altavoces traseros eran woofer y los delanteros de medios no es enteramente cierto y más en los b5 de tu año, precisamente yo cambié los míos delanteros (también por que me cascó uno) por los del 95 por que tenía el aro de goma y no de espuma como los que llevaba y un imán más grande y ciertamente daban más bajos, y los traseros también llevan tweeter.

Con respecto al adaptador que has puesto atrás una de las cosas que se solían hacer es aprovechar el altavoz saliente que solía estar como es tu caso ya roto de adaptador para colocar otro dentro una vez la has vaciado quitando membrana e imán, lo único que entonces el altavoz era algo más pequeño en tu caso has colocado uno de 6,5" y se ponía uno de 6"  redondo para que quedara encajado por dentro y evitar esos problemas que tienes al sobresalir el que has puesto.



S2

[BKK]

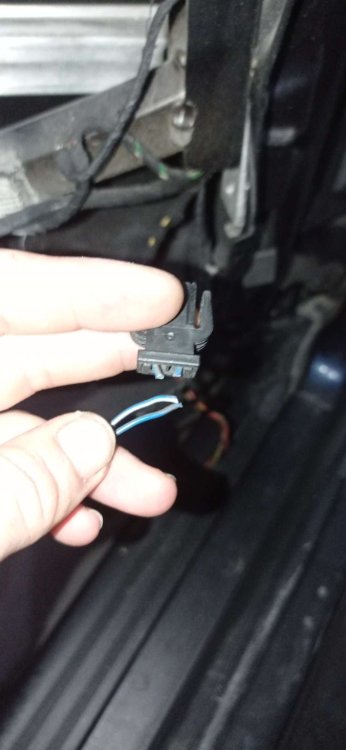

Hola luislucena. Gracias x la info. En mi coche vienen cables azules y blancos y azules y negros para las puertas delanteras. Los de la bandeja trasera ya no recuerdo los colores.

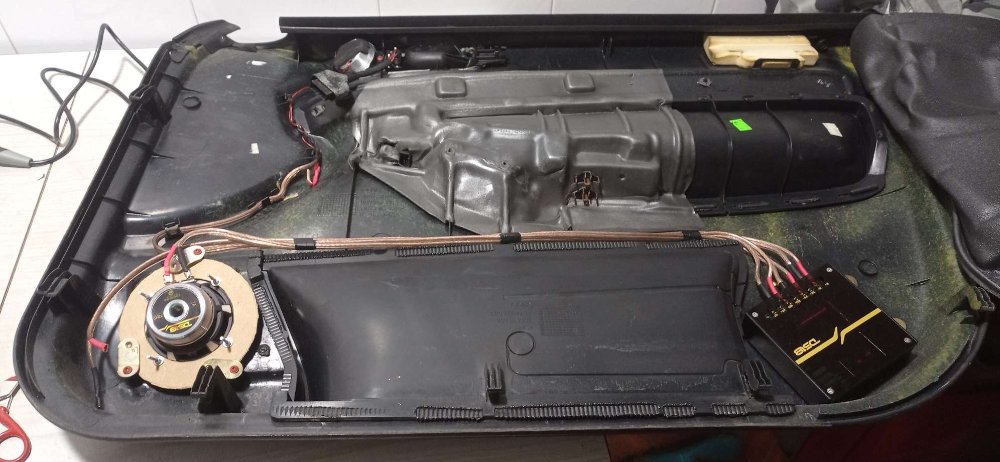

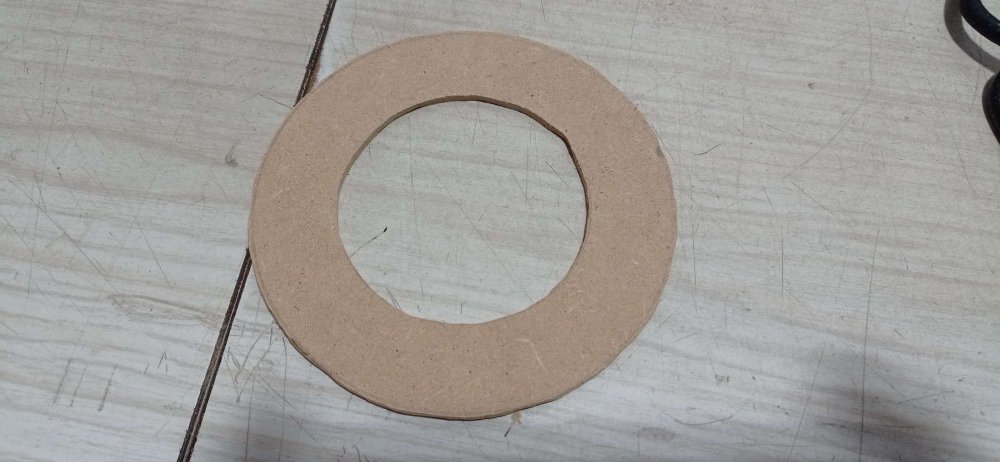

Hola Athabasco. Gracias a ti tb. Si los de atrás llevan un tweeter integrado. Lo de aprovechar el soporte de los de las bandeja no creo que pudiera por el tamaño, de todas formas ya tenía comprados los adaptadores. La historia es que lo tengo puesto provisionalmente con el cableado del coche pq los altavoces que estoy montando dan 560w rms. Voy a tener que cortar el cuadrado de los adaptadores, a ver si puedo poner una foto pues la que puse no se ve. Y además de eso poner butilo o cinta de espuma entre los adaptadores y la bandeja metálica además de meter algo entre la bandeja de fieltro y la metálica para que no haya vibraciones. He sacado la instalación definitiva de una de las puertas y me ha quedado así. He tenido que fabricarme los adaptadores de MDF porque no hay adaptadores para altavoces de 9cm que es lo que miden los nuevos. Los crossover los he colocado en ese hueco del panel y he tenido que cortar la espuma amarilla para que encajara el panel. Ahora me queda tirar los cables de los woofer de la bandeja trasera a los crossover de las puertas delanteras y los cables del futuro amplificador que irá colocado en el maletero, tambien a los crossover de las puertas delanteras ¿Alguien me puede decir por donde o la mejor forma de hacerlo? Dejo unas fotos de como va el proceso
