Esquema conexiones Concert III

[luis242]

Hola, en breve voy a cambiar la concert III por un RNS-E. Por lo que he leído en el foro, el conector de ambos es el mismo, pero no coinciden todos los pines( por ej. la linea k ), me gustaría saber si alguien tiene el esquema de conexiones de la concert III para poderlo cotejar con el del Navi y poder hacer las conexiones correctamente. Gracias de antemano.

[nachobcn]

Yo tambien estoy interesado. Segun he leido no hace falta cambiar nada, pero no lo tengo claro del todo. A ver si alguien nos hecha un cable.

[javiii]

Son exactamente iguales, quitas la concert III, metes el RNS-E, y a funcionar.

[luis242]

Son exactamente iguales, quitas la concert III, metes el RNS-E, y a funcionar.

Eso no es del todo correcto,funcionar funciona pero si quieres codificarlo por VAG-COM necesitas conectar la linea k y según he leído en el foro, o el RNS-E no la lleva o va en un pin distinto, por eso hay que intertar localizar el esquema de conexiones de la concert III.

[AUDIOMECA]

Son exactamente iguales, quitas la concert III, metes el RNS-E, y a funcionar.

Eso no es del todo correcto,funcionar funciona pero si quieres codificarlo por VAG-COM necesitas conectar la linea k y según he leído en el foro, o el RNS-E no la lleva o va en un pin distinto, por eso hay que intertar localizar el esquema de conexiones de la concert III.





Hola, yo tengo una concert III de A4 encima de la mesa, dime que necesitas saber



las concert III, aunque llevan el contacto de linea K no esta conectado en el cableado del coche, el diagnostico lo hace por cambus, al igual que lo puede hacer el RNSE, para hacerlo por can necesitas una version reciente del VAG.COM



un saludo

[luis242]

Son exactamente iguales, quitas la concert III, metes el RNS-E, y a funcionar.

Eso no es del todo correcto,funcionar funciona pero si quieres codificarlo por VAG-COM necesitas conectar la linea k y según he leído en el foro, o el RNS-E no la lleva o va en un pin distinto, por eso hay que intertar localizar el esquema de conexiones de la concert III.





Hola, yo tengo una concert III de A4 encima de la mesa, dime que necesitas saber



las concert III, aunque llevan el contacto de linea K no esta conectado en el cableado del coche, el diagnostico lo hace por cambus, al igual que lo puede hacer el RNSE, para hacerlo por can necesitas una version reciente del VAG.COM

Hola, básicamente lo que quiero hacer es cambiar la concert III por el RNS-E. El coche me viene con Bose, volante MF y Bluetooth. El RNS-E tiene la linea K en el conector B pin 5 y lo que quiero saber es de donde saco ese cable para poder configurar todo lo anterior y que por ej el navegador me salga en el fis, suene el Bose, etc.Tengo pensado hacerme con un cable para poder configurar todo por VAG-COM pero según he leído, sin esa linea k no lo puedo hacer. Es correcto?. No se si me explico bien porque soy bastante novato en todo este tema.

un saludo

[ILDEFONSO]

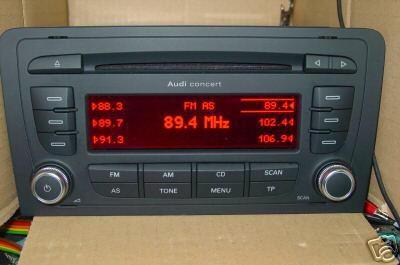

este es el aparato

[ILDEFONSO]

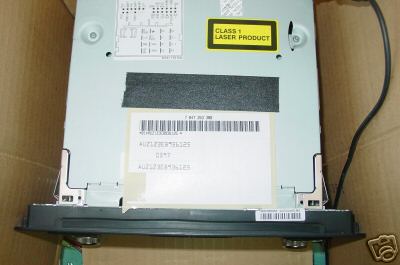

un lateral

[ILDEFONSO]

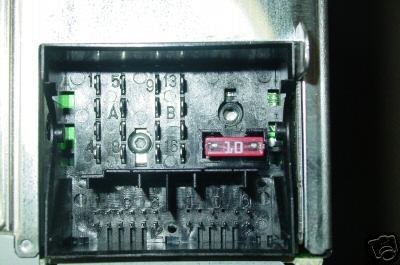

el zocalo de los conectores

[ILDEFONSO]

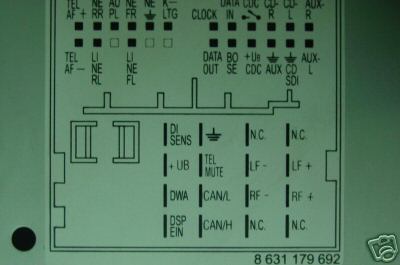

y el esquema....

[ILDEFONSO]

era eso lo que necesitabas,....???

[luis242]

el zocalo de los conectores

Gracias, pero me haría falta un zoom de la pegatina de conexiones que tienes en la foto hecha desde arriba, para poder ver el esquema de conexiones

[ILDEFONSO]

te la he puesto en grande..... no la ves bien.....???





mira bien las tres fotos que te he puesto en este post...

Editado 11 de Febrero del 2007 por ILDEFONSO

[luis242]

el zocalo de los conectores

Gracias, pero me haría falta un zoom de la pegatina de conexiones que tienes en la foto hecha desde arriba, para poder ver el esquema de conexiones

Gracias, me he anticipado. Por lo que veo has quitado la concert III y supongo que habrás puesto un RNS-E. Si le has instalado tú, como le has configurado para que te salga la info. en el Fis??

[ILDEFONSO]

no yo nop he puesto RNS...... me va bien con mi nueva radio..jajaa



esas fotos son pilladas.. y guardaadas en mi archivo para cuando se necesite... por mi o por alguien mas.



saludos
